(08.02) - SHIELDING, RIGHT SIDE

Запчасти Case IH DC132 (08.02) - SHIELDING, RIGHT SIDE (08) - SHEET METAL

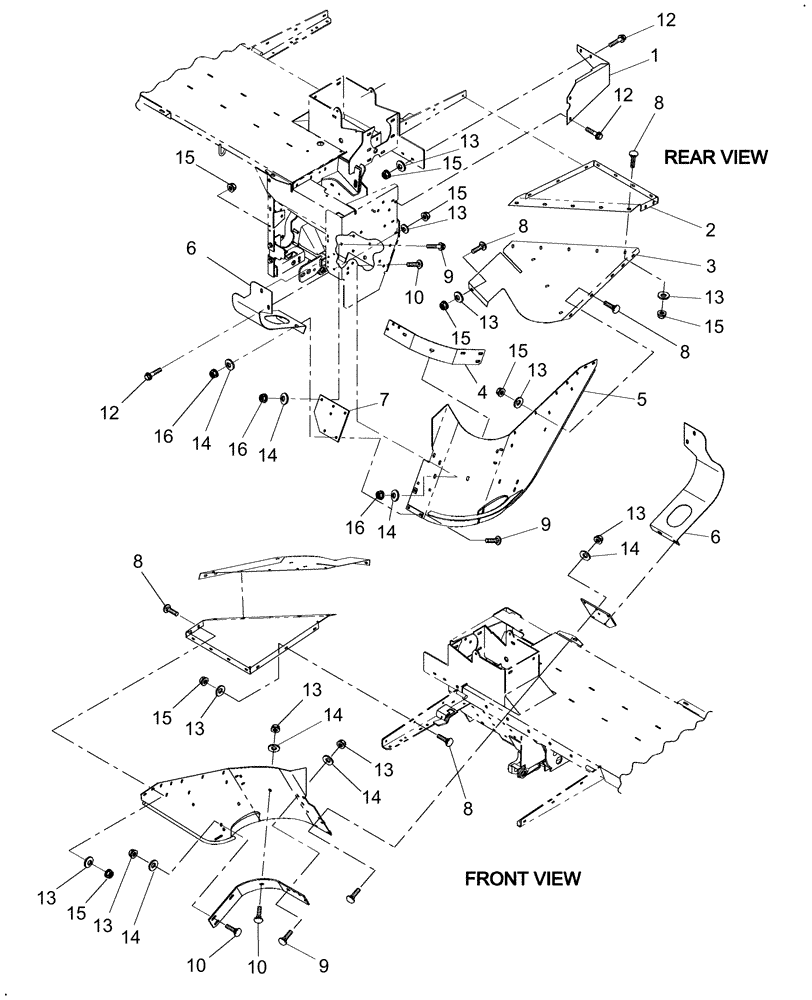

Схема запчастей Case IH DC132 - (08.02) - SHIELDING, RIGHT SIDE (08) - SHEET METAL
14
13
14
16
15
13
3
7
6
13
16
8
13
15
10
10
12
8
9
15
13
4
2
13
15
12
16
14
9
8
15
14
1
15
14
13
5
15
14
13
8
9
13
14
13
13
8
15
12
10
6
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87519304

SHIELD

1шт.

2

86632224

SUPPORT

1шт.

3

87051001

SHEET

1шт.

4

87399537

SUPPORT

1шт.

5

87047997

SHEET

1шт.

6

86631741

SHIELD

1шт.

7

86631739

PLATE

1шт.

8

280497

CARRIAGE BOLT,Short Sq Nk, 5/16" - 18 x 3/4", Gr 5, Full Thd

16шт.

9

86508773

CARRIAGE BOLT,Sq Nk, 3/8" - 16 x 1 1/4", Gr 5, Full Thd

8шт.

10

88682

CARRIAGE BOLT,Short Nk, 3/8"-16 x 1", Gr 5

5шт.

11

9707580

BOLT,Hex, 1/4" - 20 x 3/4", Gr 5, Full Thd

4шт.

12

86521552

BOLT,Hex, 5/16" - 18 x 3/4", Gr 5

6шт.

13

322358

BELLEVILLE WASHER,M8 Bolt Size x 18mm OD x 1.4mm Thk

20шт.

14

140045

BELLEVILLE WASHER,M10 Bolt Size x 22mm OD x 1.6mm Thk

12шт.

15

86521605

FLANGE NUT,5/16"-18, Cl 5

22шт.

16

86521606

FLANGE NUT,Hex, 3/8" - 16, Gr 5

12шт.
