(7-26) - CURTAIN ASSEMBLY

Запчасти Case IH 8312 (7-26) - CURTAIN ASSEMBLY (90) - PLATFORM, CAB, BODYWORK AND DECALS

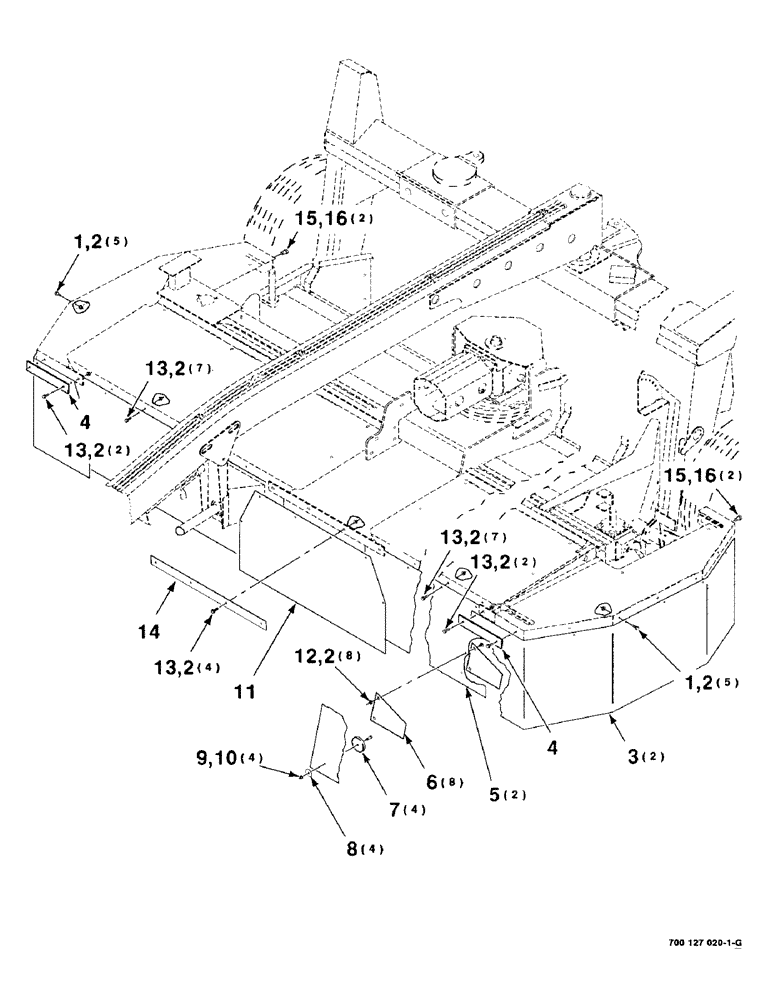

Схема запчастей Case IH 8312 - (7-26) - CURTAIN ASSEMBLY (90) - PLATFORM, CAB, BODYWORK AND DECALS
15
14
2
16
7
2
15
12
8
4
2
2
16
3
2
13
4
6
1
5
13
13
9
1
2
13
11
10
2
13
2
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

121-115

SERRATED BOLT,Hex, 5/16" - 18 x 3/4"

10шт.

2

231-5145

SERRATED NUT,Flg, USR, 5/16"-18

NUT, Flg, USR, 5/16"-18

40шт.

3

700711830

CURTAIN

- side

2шт.

4

700127230

STRAP

- retainer

2шт.

5

700711832

CURTAIN

- front

2шт.

6

700127153

LARGE PLATE

PLATE

8шт.

7

700712189

MAGNET

4шт.

8

382069

WASHER

3/8 WASHER

4шт.

9

413-612

BOLT,Hex, 3/8" - 16 x 3/4", Gr 5

4шт.

10

231-5146

FLANGE NUT,3/8"-16

4шт.

11

700711831

CURTAIN

- center

1шт.

12

434-58

CARRIAGE BOLT,Sht Sq Nk, 5/16" - 18 x 1/2", Gr 5

BOLT CARRIAGE, Short NK, 5/16"-18 x 1/2", G5, Full Thd

8шт.

13

121-108

BOLT,Hex Flg, 5/16"-18 x 1 1/4", Serr

5/16-18 X 1 HWHMS

22шт.

14

700127231

STRAP

1шт.

15

413-816

BOLT,Hex, 1/2" - 13 x 1", Gr 5

4шт.

16

231-5148

FLANGE NUT,Flg, USR, 1/2"-13

4шт.
