Запчасти Case IH 8309 (3-04) - CUTTER BAR ASSEMBLY, 700713465 CUTTER BAR ASSEMBLY COMPLETE (58) - ATTACHMENTS/HEADERS

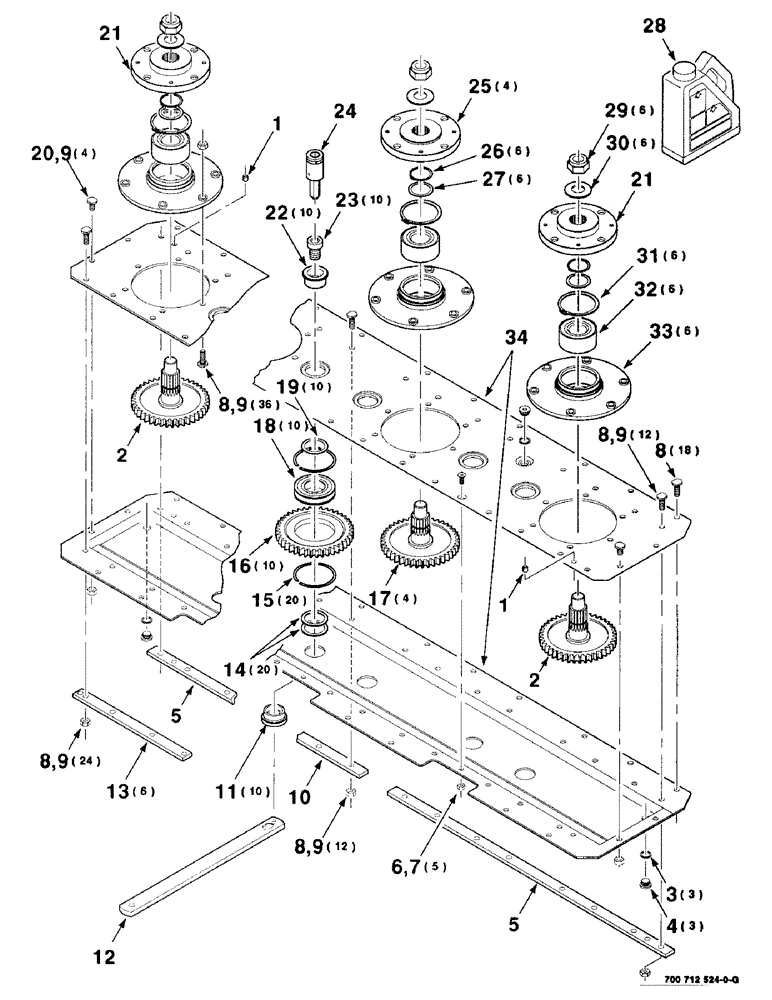

Схема запчастей Case IH 8309 - (3-04) - CUTTER BAR ASSEMBLY, 700713465 CUTTER BAR ASSEMBLY COMPLETE (58) - ATTACHMENTS/HEADERS
1
10
5
1
8
19
11
7
8
3
25
13
31
17
20
21
6
8
9
21
8
28
16
22
2
32
24
14
9
30
8
9
27
5
26
23
9
34
18
15
9
4
29
2
12
33

Артикул

Название

Примечание

Количество

700713465

CUTTER BAR

ASSEMBLY COMPLETE (Includes all items listed below except 12, 24 & 28)

1шт.

1

700712395

PIN

M10 X 12 SLOTTED SPRING PIN

2шт.

2

700712404

GEAR

2шт.

700713466

GEAR

2шт.

3

700712393

COPPER WASHER

WASHER

3шт.

4

700712394

PLUG

3шт.

5

700712399

REINFORCEMENT

- back

2шт.

6

700715224

SCREW

M8 X 1.25 X 20 HSFCHCS SPECIAL

5шт.

7

829-1408

NUT,Hex, M8 x 1.25, Cl 10.9

5шт.

8

700712401

SCREW

M10 X 1.5 X 30 SCREW

102шт.

9

825-1410

NUT,M10, Cl 8

88шт.

10

700712813

REINFORCEMENT

- back

1шт.

11

700712970

PIN

10шт.

12

700128266

OPEN END WRENCH

WRENCH - spanner (extra)

1шт.

13

700712421

BAFFLE

REINFORCEMENT - front

6шт.

14

700712412

SHIM

20шт.

15

700712415

RING, SNAP

RING - retaining

20шт.

16

700712420

GEAR

10шт.

17

700712407

GEAR

4шт.

700713467

GEAR

4шт.

18

700712419

THRUST BEARING,40mm ID x 80mm OD x 18mm W

BEARING

10шт.

19

700712418

SHIM

10шт.

20

700712410

SCREW

M10 X 1.5 X 19 SCREW

4шт.

21

700712405

FLANGE

2шт.

700713468

FLANGE

2шт.

22

700712969

PIN

10шт.

23

700712417

BOLT,M20 x 30mm

M20 X 2.5 X 30 BOLT

10шт.

24

700127414

OPEN END WRENCH

HEX KEY SOCKET (extra)

1шт.

25

700712411

FLANGE

4шт.

700713469

FLANGE

4шт.

26

700713471

RING

- retaining

6шт.

27

700713470

SHIM

6шт.

28

700128270

RESERVOIR

BOTTLE ASSEMBLY (extra)

1шт.

29

700712408

LOCK NUT

M24 X 3 LOCKNUT

6шт.

30

700712409

BELLEVILLE WASHER

WASHER - Belleville

6шт.

31

700712375

SNAP RING

RING - retaining

6шт.

32

700714310

BALL BEARING,34.976 mm ID x 72.043 mm OD x 33 mm

BEARING

6шт.

33

700712400

MOUNTING PARTS

MOUNTING

6шт.

34

700712814

COVER

CASING

1шт.

Выбрано товаров: 39
