(DH363) - DRAPER HEADER (12/13-)
/
(35) - HYDRAULIC SYSTEMS
/

(35.420.AB[04]) - DOUBLE KNIFE, DOUBLE SWATH, SPLIT REEL, HYDRAULIC LIFT 36FT

Запчасти Case IH DH363 (35.420.AB[04]) - DOUBLE KNIFE, DOUBLE SWATH, SPLIT REEL, HYDRAULIC LIFT 36FT (35) - HYDRAULIC SYSTEMS

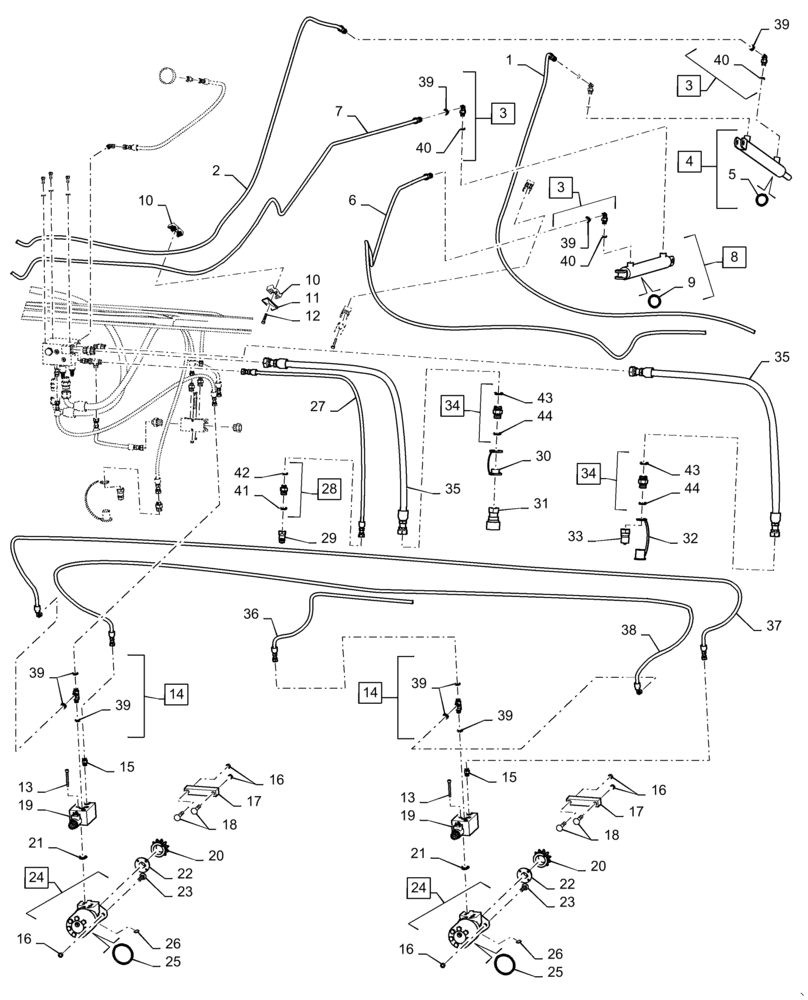

Схема запчастей Case IH DH363 - (35.420.AB[04]) - DOUBLE KNIFE, DOUBLE SWATH, SPLIT REEL, HYDRAULIC LIFT 36FT (35) - HYDRAULIC SYSTEMS
44
22
4
15
34
18
15
39
13
28
36
23
9
24
24
20
30
26
27
21
13
10
38
44
17
39
3
34
6
16
33
39
19
39
25
23
39
40
42
40
32
18
19
7
14
12
16
29
11
14
26
16
2
35
21
39
3
1
20
43
35
39
25
3
8
10
41
17
16
40
5
37
31
22
43

№

Артикул

Название

Примечание

Количество

1

73356523

HOSE

To Right Hand Reel Lift Cylinder Bottom Port

1шт.

2

73356298

HOSE

From Left Hand Reel Lift Cylinder Top Port

1шт.

3

9840542

ELBOW,90 Degree, 9/16"-18 x 9/16"-18, Adj, ORFS

Incl 39 - 40

4шт.

4

73356204

HYDRAULIC CYLINDER

Incl 5

1шт.

Master Cylinder

1шт.

5

73356288

SERVICE KIT

1шт.

6

73356522

HOSE

To Right Hand FORE and AFT Cylinder Front Port

1шт.

7

73356507

HOSE

From Left Hand FORE and AFT Cylinder Rear Port

1шт.

8

87486196

HYDRAULIC CYLINDER,Double Acting, 22.23mm Rod, 406.4mm Stroke

Incl 9, Center FORE and AFT Cylinder

1шт.

Master Cylinder

1шт.

9

87487171

SEAL KIT

1шт.

10

87000149

CLAMP

8шт.

11

87053042

PLATE

4шт.

12

9707515

BOLT,Hex, 5/16 - 18" x 1 3/4", Gr 5

4шт.

13

87053586

BOLT

4шт.

14

47539775

Incl 39

1шт.

15

85802803

FITTING,9/16"-18 ORFS x 9/16"-18 ORB

1шт.

16

88871

NUT,1/2"-13, GC

8шт.

17

73356205

GUARD

2шт.

18

280435

CARRIAGE BOLT,Sq Nk, 1/2" - 13 x 2 1/2", Gr 5

2шт.

19

87053581

VALVE

Deck Shift

1шт.

20

73356201

SPROCKET

2шт.

21

164380

O-RING,0.103" Thk x 0.924" ID, -119, Cl 5, 75 Duro

2шт.

22

73356197

COLLAR

2шт.

23

280185

CARRIAGE BOLT,Sq Nk, 1/2" - 13 x 2", Gr 5

4шт.

24

84197518

HYDRAULIC MOTOR

Incl 25 - 26

2шт.

25

84212782

SEAL KIT

2шт.

26

86628576

KEY

2шт.

27

73356208

HOSE

1шт.

28

84139327

HYD CONNECTOR

Incl 41 - 42

1шт.

29

84265250

QUICK MALE COUPLING

1шт.

30

86595687

PLUG

1шт.

31

86564734

COUPLING

1шт.

32

86595689

CAP

1шт.

33

9820148

COUPLING,1-1/16" - 12

1шт.

34

9840535

HYD CONNECTOR,1-3/16" - 12 ORFS x 1-1/16" - 12 ORB

Incl 43 - 44

2шт.

35

73356207

HOSE

2шт.

36

73356278

HOSE

To 4 Station Manifold (RH)

1шт.

37

73356519

HOSE

1шт.

38

73356218

HOSE

1шт.

39

9825770

O-RING,0.07" Thk x 0.301" ID, -11, Cl 6, 90 Duro

7шт.

40

9617873

O-RING,0.078" Thk x 0.468" ID, -906, Cl 6, 90 Duro

4шт.

41

9993141

O-RING,0.07" Thk x 0.364" ID, -12, Cl 6, 90 Duro

1шт.

42

167269

O-RING,0.097" Thk x 0.755" ID, -910, Cl 6, 90 Duro

1шт.

43

9991976

O-RING,0.07" Thk x 0.739" ID, -18, Cl 6, 90 Duro

2шт.

44

167266

O-RING,0.116" Thk x 0.924" ID, -912, Cl 6, 90 Duro

2шт.

Выбрано товаров: 46
