Запчасти Case IH DH363 (58.130.AJ[03]) - DRAPER, DECK, SINGLE SWATH, 40FT RH (58) - ATTACHMENTS/HEADERS

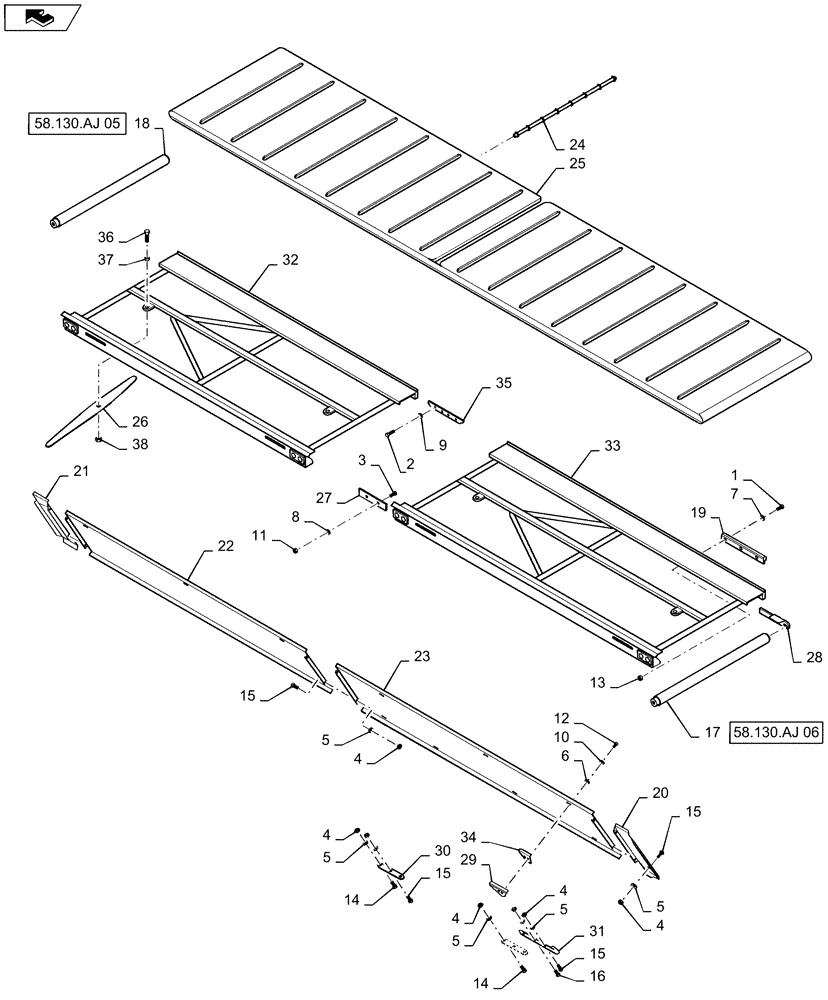

Схема запчастей Case IH DH363 - (58.130.AJ[03]) - DRAPER, DECK, SINGLE SWATH, 40FT RH (58) - ATTACHMENTS/HEADERS
4
9
15
6
58.130.aj 05
1
34
5
28
14
4
31
10
2
4
32
16
5
22
38
12
5
35
37
15
26
11
3
23
36
4
19
5
30
14
15
8
15
29
24
4
58.130.aj 06
5
7
18
27
33
13
25
21
home
20
17

Артикул

Название

Примечание

Количество

1

87716

BOLT,1/4"-20 x 1-1/4", Cl 5

24шт.

2

87872

BOLT,Hex, 5/16" - 18 x 3/4", Gr 5

8шт.

3

280486

CARRIAGE BOLT,Sq Nk, 1/2" - 13 x 1", Gr 5, Full Thd

4шт.

4

86532

LOCK NUT

84шт.

5

80701

WASHER,0.31" ID x 0.73" OD x 0.07" Thk

84шт.

6

80702

WASHER,0.44" ID x 1" OD x 0.08" Thk

20шт.

7

87361

WASHER,0.28" ID x 0.62" OD x 0.07" Thk

24шт.

8

87364

WASHER,0.53" ID x 1.06" OD x 0.1" Thk

4шт.

9

322358

BELLEVILLE WASHER,M8 Bolt Size x 18mm OD x 1.4mm Thk

8шт.

10

80680

LOCK WASHER,3/8 0.381 CST ZND

20шт.

11

88871

NUT,1/2"-13, GC

10шт.

12

84520892

HEX SOC SCREW

20шт.

13

280129

NUT,1/4"-20

24шт.

14

86508769

CARRIAGE BOLT,Sq Nk, 1/4" - 20 x 1", Gr 5

18шт.

15

88832

CARRIAGE BOLT,Sq Nk, 1/4" - 20 x 3/4", Gr 5, Full Thd

64шт.

16

280687

CARRIAGE BOLT,Sq Nk, 1/4" - 20 x 1 1/4", Gr 5

2шт.

17

73356095

ROLLER

Drive Assy

1шт.

18

73356096

ROLLER

Idler Assy

1шт.

19

73356107

GUIDE

Deck Runner Front

8шт.

20

73356110

PANEL

1шт.

20

73356111

PANEL

Back Exterior Drive, LH

1шт.

21

73356116

PANEL

1шт.

21

73356117

PANEL

Back Exterior Idler, LH

1шт.

22

73356122

PANEL

1шт.

23

73356124

PANEL

Back

2шт.

23

73356122

PANEL

Back, Start Serial: YEZB11342

2шт.

24

73356136

BAR

Connector

2шт.

25

73356140

DRAPER

410 RPTR, Serial Range: -YEZB11342

2шт.

25

73356601

DRAPER

80" Opening, 397 RPTR, Start Serial: YEZB11342

2шт.

26

84475064

BAR

Sway

2шт.

27

84485619

BAR

Connector Front

2шт.

28

73356098

PLATE

Push, LH

1шт.

29

73356104

HANGER

Deck

10шт.

30

73356108

SUPPORT

End Panel, LH

2шт.

31

73356109

SUPPORT

End Panel, RH

2шт.

32

73356130

DRAPER

Deck

1шт.

33

73356131

DRAPER

Deck

1шт.

33

73356130

DRAPER

Deck, Start Serial: YEZB11342

1шт.

34

73356462

HANGER

Deck Clip

4шт.

35

84485618

BAR

Connector Rear

2шт.

36

84492003

BOLT

Step

6шт.

37

84494021

BUSHING

Machinery

6шт.

38

88902

NUT,3/8"-16

8шт.

Выбрано товаров: 43
