Запчасти Case IH DH253 (58.101.AM[02]) - REEL, UII, SPLIT, W/PLASTIC FINGERS, 6-BAT (58) - ATTACHMENTS/HEADERS

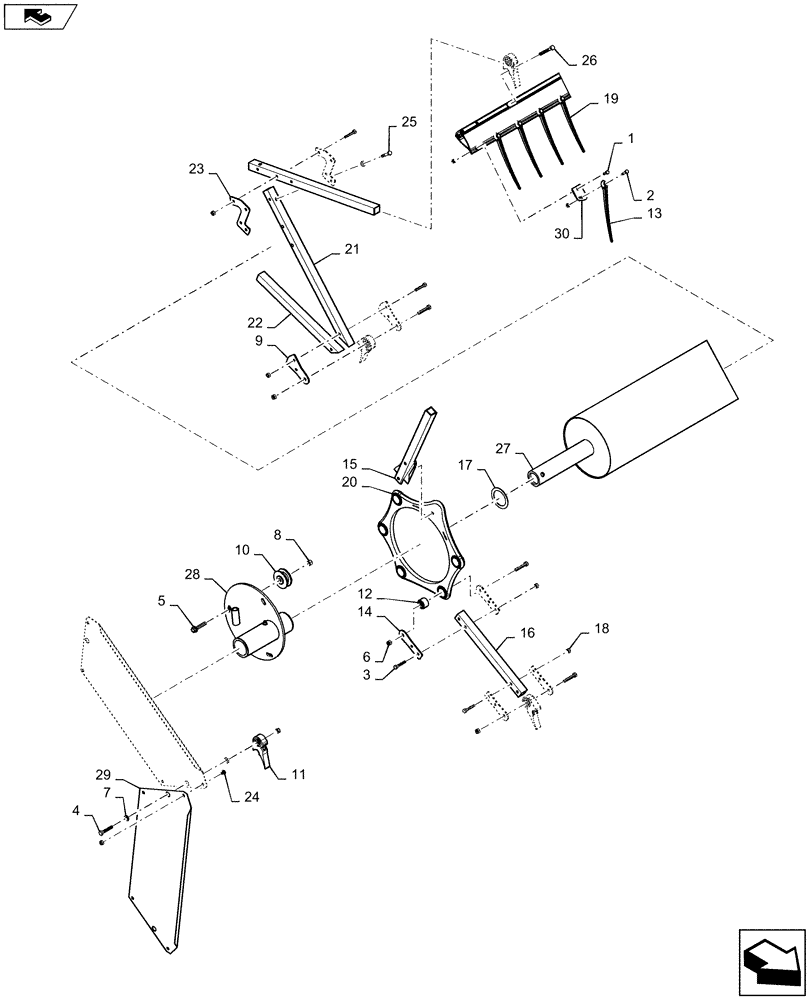

Схема запчастей Case IH DH253 - (58.101.AM[02]) - REEL, UII, SPLIT, W/PLASTIC FINGERS, 6-BAT (58) - ATTACHMENTS/HEADERS
17
29
14
8
27
1
18
4
15
30
12
9
22
7
13
5
10
2
24
20
25
26
3
28
21
home
11
23
19
16
6

Артикул

Название

Примечание

Количество

1

9707580

BOLT,Hex, 1/4" - 20 x 3/4", Gr 5, Full Thd

6шт.

2

88146

BOLT,Hex, 1/4" - 20 x 1", Gr 5

318шт.

3

280112

BOLT,Hex, 1/4" - 20 x 1-1/2", Gr 5

216шт.

4

9707515

BOLT,Hex, 5/16 - 18" x 1 3/4", Gr 5

58шт.

5

86562215

FLANGE BOLT,3/8"-16 x 1.75", Cl 5

6шт.

6

86050277

NUT,5/16"-18, GB

106шт.

7

80664

WASHER,0.38" ID x 0.88" OD x 0.08" Thk

52шт.

8

88902

NUT,3/8"-16

4шт.

9

86562181

PLATE

Tip

48шт.

10

86562184

ROLLER

Central Plate

6шт.

11

86562185

BEARING CARRIER

Holder

48шт.

12

87052189

BALL BEARING

10шт.

13

86562205

REEL TINE

Pick-Up

318шт.

14

86562186

END PLATE

44шт.

15

86562187

ARM

Fixed Control

2шт.

16

86562197

ARM

Regular Control

10шт.

17

86562200

WASHER

Shaft

4шт.

18

280129

NUT,1/4"-20

564шт.

19

86562220

SUPPORT

Reel Bat

6шт.

20

86562206

RING

6-Bat

2шт.

21

86562207

ARM

Long

24шт.

22

86562208

SUPPORT

Brace

24шт.

23

86562210

PLATE

Inner

48шт.

24

86511930

SCREW,Pan, 1/4" - 20 x 3/8"

24шт.

25

86562214

BOLT,5/16" x 1 3/4"

24шт.

26

87626

BOLT,Hex, 5/16" - 18 x 2 3/4", Gr 5

48шт.

27

87048896

SHAFT

Center

1шт.

28

87524555

CONTROL

Plate

2шт.

29

87523722

SHIELD

End

12шт.

30

87499830

MOUNTING PLATE

End Tine

6шт.

Выбрано товаров: 30
