Запчасти Case IH DH253 (58.101.AM[02]) - REEL, UII SPLIT W/PLASTIC FINGERS, 6-BAT (58) - ATTACHMENTS/HEADERS

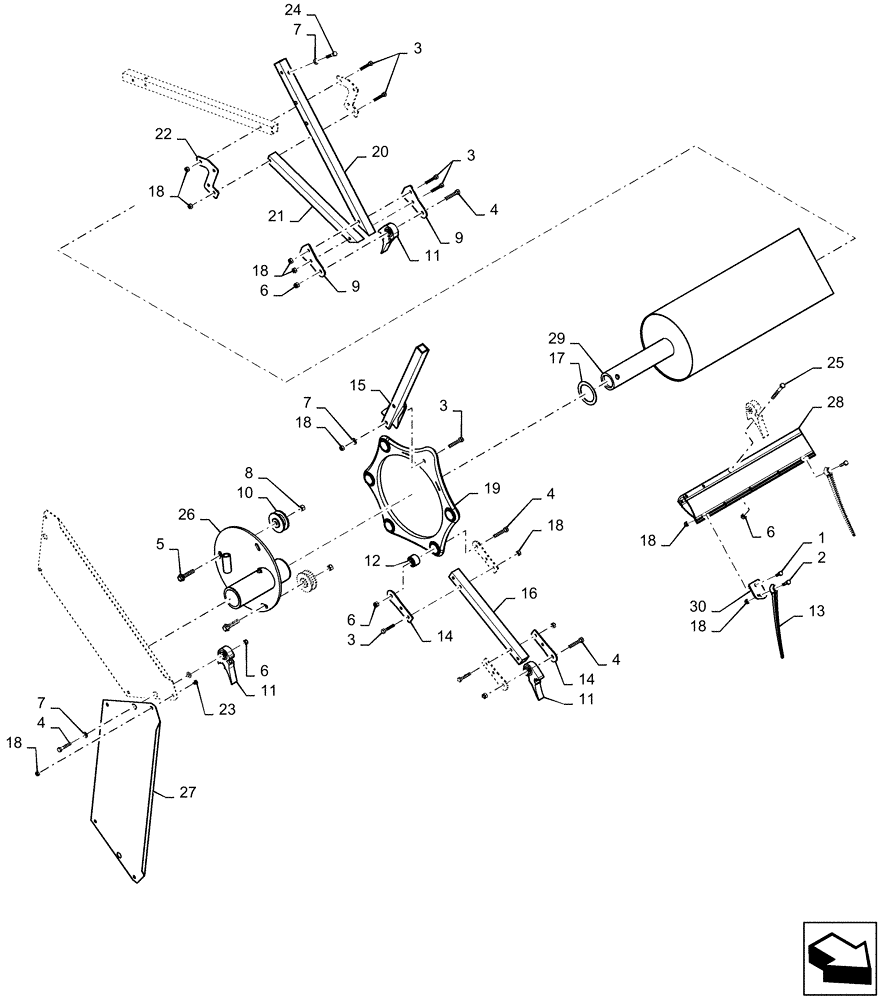

Схема запчастей Case IH DH253 - (58.101.AM[02]) - REEL, UII SPLIT W/PLASTIC FINGERS, 6-BAT (58) - ATTACHMENTS/HEADERS
18
3
27
23
20
15
21
1
29
12
13
18
18
6
14
4
28
9
6
30
19
16
25
3
5
6
14
22
7
11
9
11
3
3
6
4
10
11
4
18
7
7
17
4
18
24
2
18
8
18
26

Артикул

Название

Примечание

Количество

1

9707580

BOLT,Hex, 1/4" - 20 x 3/4", Gr 5, Full Thd

6шт.

2

88146

BOLT,Hex, 1/4" - 20 x 1", Gr 5

354шт.

3

280112

BOLT,Hex, 1/4" - 20 x 1-1/2", Gr 5

216шт.

4

9707515

BOLT,Hex, 5/16 - 18" x 1 3/4", Gr 5

58шт.

5

86562215

FLANGE BOLT,3/8"-16 x 1.75", Cl 5

6шт.

6

86050277

NUT,5/16"-18, GB

106шт.

7

80664

WASHER,0.38" ID x 0.88" OD x 0.08" Thk

52шт.

8

88902

NUT,3/8"-16

6шт.

9

86562181

PLATE

Tip

48шт.

10

86562184

ROLLER

Central Plate

6шт.

11

86562185

BEARING CARRIER

Holder

48шт.

12

87052189

BALL BEARING

10шт.

13

86562205

REEL TINE

Pick Up

354шт.

14

86562186

END PLATE

44шт.

15

86562187

ARM

Fixed Control

2шт.

16

86562197

ARM

Regular Control

10шт.

17

86562200

WASHER

Shaft

4шт.

18

280129

NUT,1/4"-20

600шт.

19

86562206

RING

6-Bat

2шт.

20

86562207

ARM

Long

24шт.

21

86562208

SUPPORT

Brace

24шт.

22

86562210

PLATE

Inner

48шт.

23

86511930

SCREW,Pan, 1/4" - 20 x 3/8"

24шт.

24

86562214

BOLT,5/16" x 1 3/4"

24шт.

25

87626

BOLT,Hex, 5/16" - 18 x 2 3/4", Gr 5

48шт.

26

87524555

CONTROL

Plate

2шт.

27

87523722

SHIELD

End

12шт.

28

87523723

REEL

Bat

6шт.

29

87523724

SHAFT ASSY.

Center

1шт.

30

87499830

MOUNTING PLATE

End Tine

6шт.

Выбрано товаров: 30
