(B05-13) - HYDRAULIC CIRCUIT (STABILIZER LEGS)

Запчасти Case IH AUSTOFT (B05-13) - HYDRAULIC CIRCUIT (STABILIZER LEGS) Hydraulic Components & Circuits

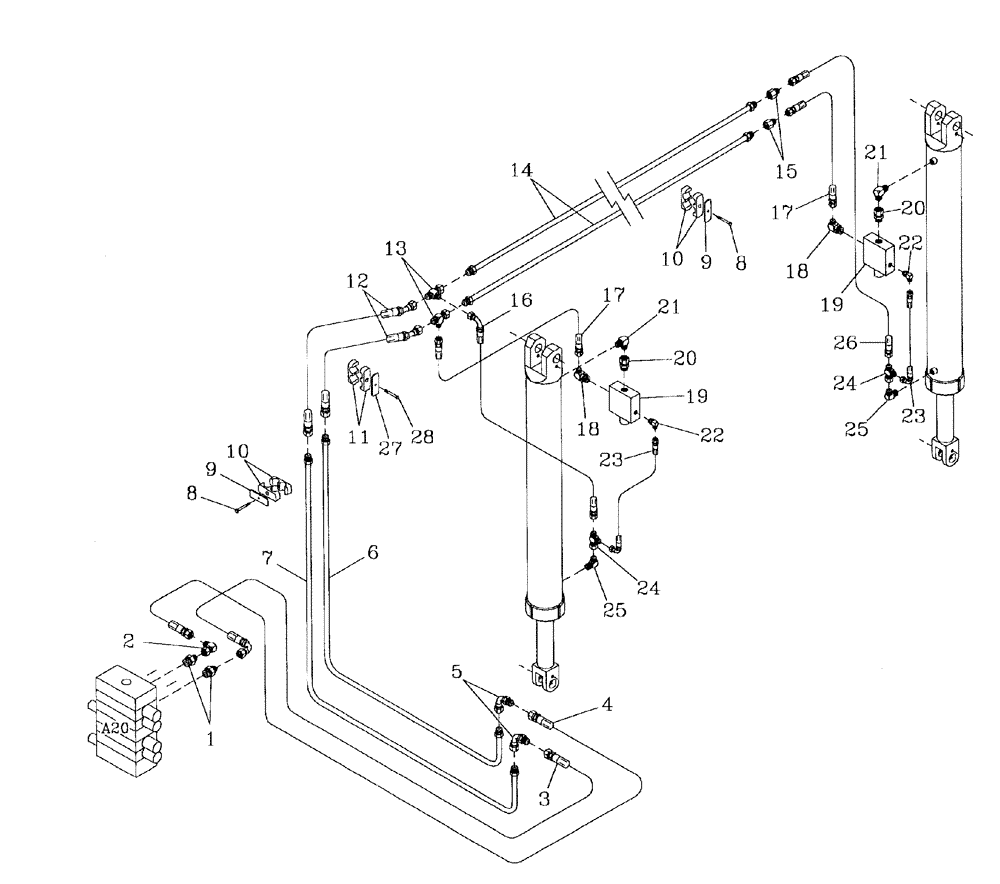

Схема запчастей Case IH AUSTOFT - (B05-13) - HYDRAULIC CIRCUIT (STABILIZER LEGS) Hydraulic Components & Circuits
25
19
12
8
9
11
17
25
24
16
2
1
28
22
20
17
10
6
10
9
26
23
5
22
20
27
7
8
23
13
15
3
24
21
21
18
18
4
14
19
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

00400230

HYD CONNECTOR

NIPPLE

2шт.

2

00402451

HYD CONNECTOR

ELBOW

1шт.

3

87236671

HOSE

1шт.

4

81673900

HOSE

1шт.

5

00407516

HYD CONNECTOR

BEND

2шт.

6

87244676

TUBE

1шт.

7

87244675

TUBE

1шт.

8

FA108035

BOLT

6шт.

9

00405221

COVER PLATE

6шт.

10

00405073

CLAMP

6шт.

11

00409579

CLAMP

1шт.

12

86310151

HOSE

2шт.

13

00410070

TEE

2шт.

14

87244661

TUBE

2шт.

15

00409194

HYD CONNECTOR

ADAPTER

2шт.

16

87235853

HOSE

1шт.

17

81677200

HOSE

2шт.

18

00400241

HYD CONNECTOR

ELBOW

2шт.

19

VALVE hydraulic counterbalance, see Figure B04-03

1шт.

20

79001204

PANEL

ADAPTER

2шт.

21

00402633

HYD CONNECTOR

ELBOW

2шт.

22

00400238

HYD CONNECTOR

ELBOW

2шт.

23

82743100

HOSE,6.35mm ID x 350mm L, SAE 100R17

2шт.

24

00408682

TEE

2шт.

25

00400192

HYD CONNECTOR

ELBOW

2шт.

26

87247518

HOSE ASSY.

1шт.

27

00405228

COVER PLATE

1шт.

28

FA108045

BOLT

1шт.
