(B05-11) - HYDRAULIC CIRCUIT (SINGLE BIN LIFT)

Запчасти Case IH AUSTOFT (B05-11) - HYDRAULIC CIRCUIT (SINGLE BIN LIFT) Hydraulic Components & Circuits

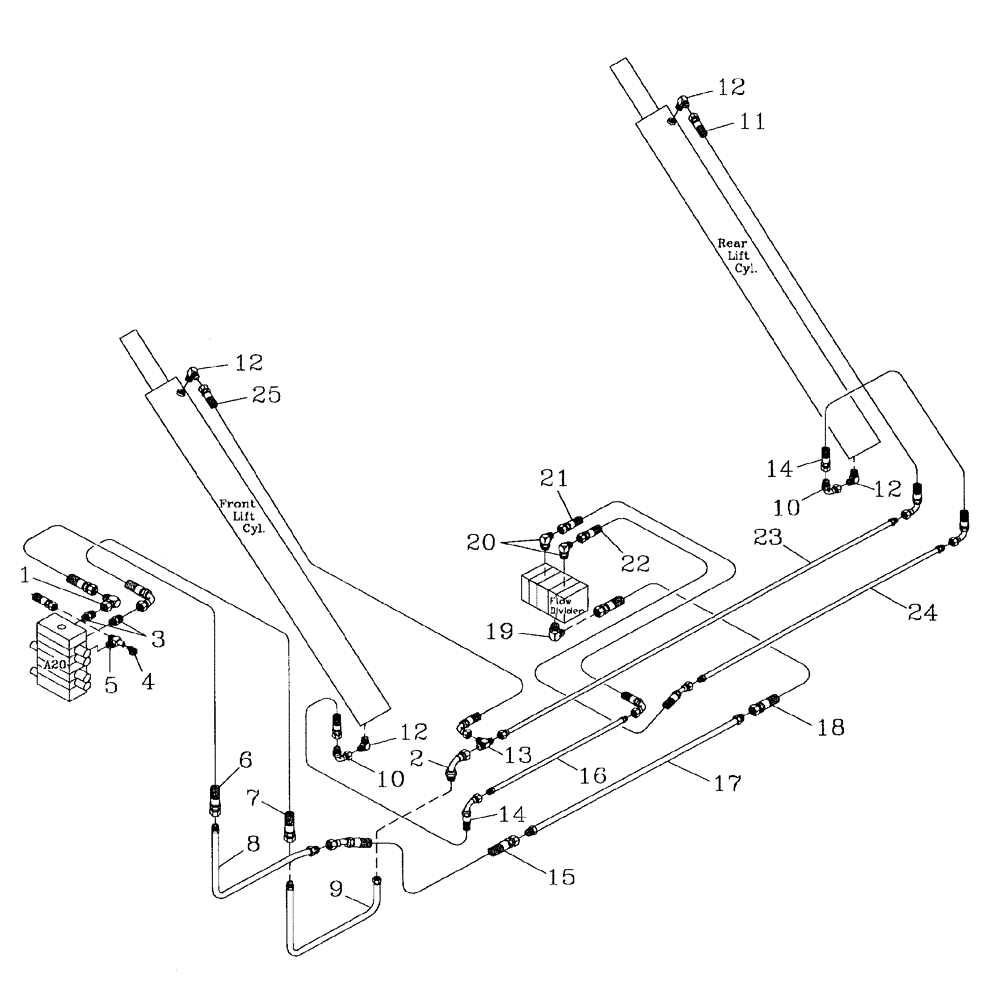

Схема запчастей Case IH AUSTOFT - (B05-11) - HYDRAULIC CIRCUIT (SINGLE BIN LIFT) Hydraulic Components & Circuits
16
7
20
19
15
14
8
3
24
12
11
6
25
10
2
12
12
23
13
5
4
21
9
22
10
12
18
1
17
14
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

00400222

HYD CONNECTOR

ELBOW

1шт.

2

00403944

HYD CONNECTOR

BEND

1шт.

3

00400232

HYD CONNECTOR

NIPPLE

2шт.

4

00405498

SCREW ON COUPLING

TEST POINT

1шт.

5

00409699

ELBOW

1шт.

6

86851800

HOSE

1шт.

7

87244011

HOSE

1шт.

8

87248783

TUBE

1шт.

9

87248785

TUBE,25.40 mm OD

TUBE

1шт.

10

00407045

HYD CONNECTOR

BEND

2шт.

11

87254107

HOSE

1шт.

12

00400195

ELBOW

2шт.

13

87226946

TEE

TEE

1шт.

14

87248808

HOSE

2шт.

15

87223715

HOSE

1шт.

16

87244664

TUBE

1шт.

17

87244666

TUBE

1шт.

18

87234100

HOSE

1шт.

19

00400097

HYD CONNECTOR

ELBOW

1шт.

20

00400096

HYD CONNECTOR

ELBOW

2шт.

21

87219055

HOSE ASSY.

1шт.

22

82711600

HOSE,19.05mm ID x 530mm L, SAE 100R17

HOSE

1шт.

23

87244662

TUBE

1шт.

24

87244665

TUBE

1шт.

25

82701500

HOSE

1шт.
