(B05-09) - HYDRAULIC CIRCUIT (SINGLE BIN DISCHARGE ROLLER)

Запчасти Case IH AUSTOFT (B05-09) - HYDRAULIC CIRCUIT (SINGLE BIN DISCHARGE ROLLER) Hydraulic Components & Circuits

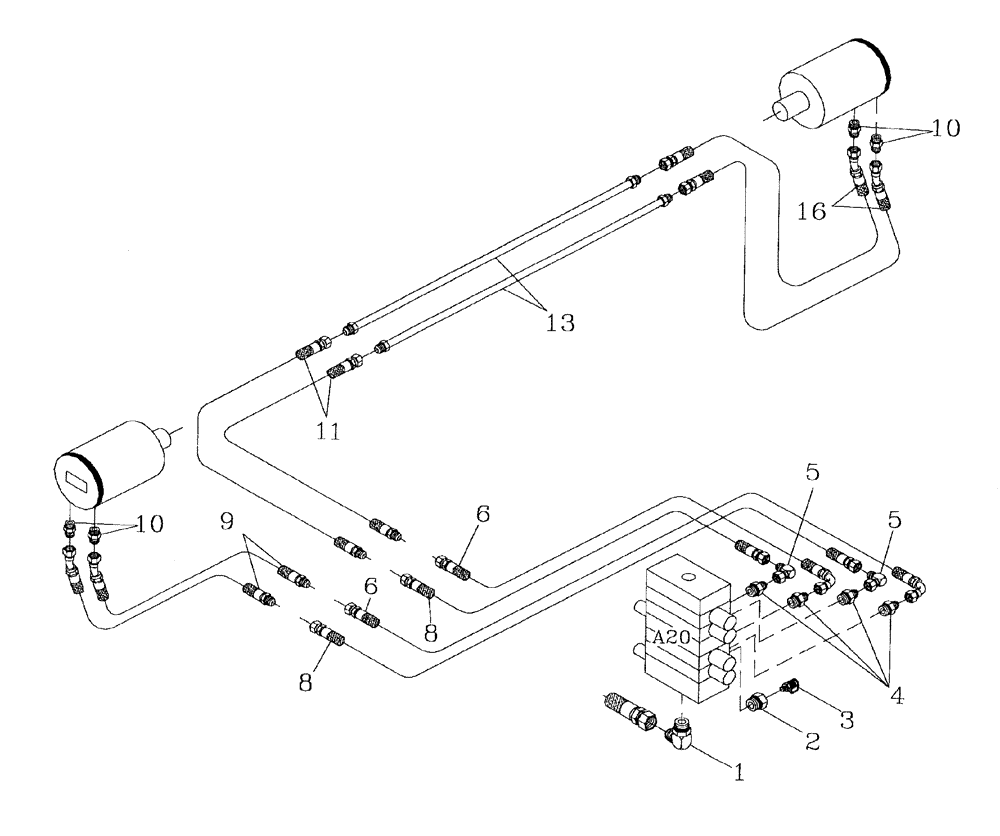

Схема запчастей Case IH AUSTOFT - (B05-09) - HYDRAULIC CIRCUIT (SINGLE BIN DISCHARGE ROLLER) Hydraulic Components & Circuits
10
3
5
2
9
1
13
8
5
11
16
4
10
6
8
6
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

00400246

HYD CONNECTOR

ELBOW

1шт.

2

86314724

HYD CONNECTOR

BUSH

1шт.

3

00405498

SCREW ON COUPLING

TEST POINT

1шт.

4

00400230

HYD CONNECTOR

NIPPLE

4шт.

5

00402451

HYD CONNECTOR

ELBOW

2шт.

6

86315196

HOSE

2шт.

8

81673100

HOSE

2шт.

9

87248801

HOSE

9шт.

10

00400228

HYD CONNECTOR

NIPPLE

4шт.

11

87255042

HOSE

2шт.

13

87244660

TUBE,16 mm OD x 4500 mm L

2шт.

16

86828400

HOSE

2шт.
