(B01-05) - HYDRAULIC CYLINDER (STABILIZER LEG)

Запчасти Case IH AUSTOFT (B01-05) - HYDRAULIC CYLINDER (STABILIZER LEG) Hydraulic Components & Circuits

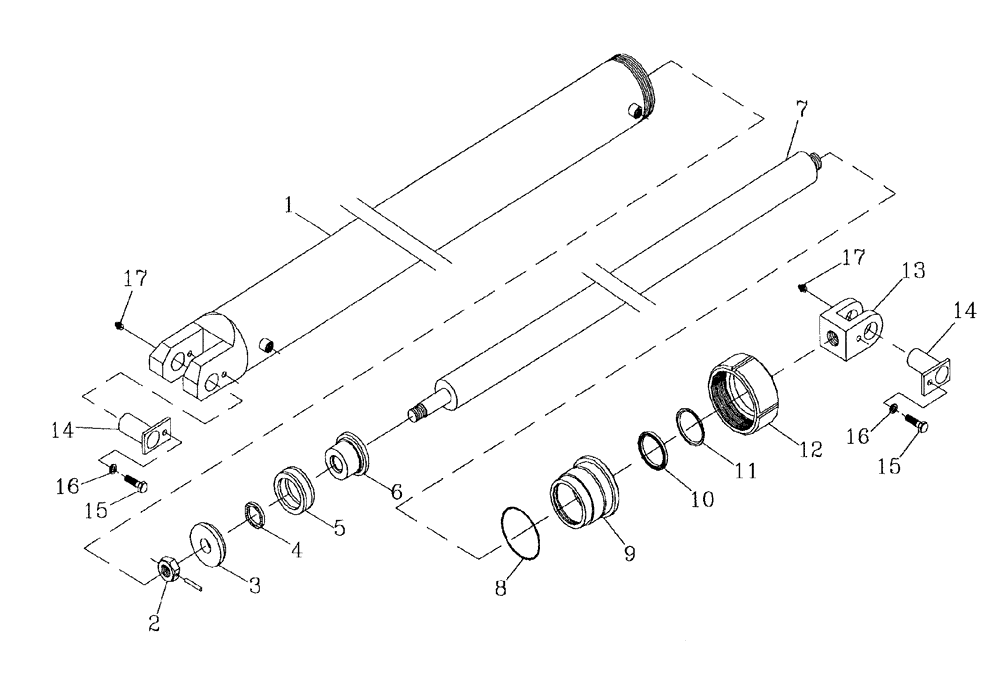

Схема запчастей Case IH AUSTOFT - (B01-05) - HYDRAULIC CYLINDER (STABILIZER LEG) Hydraulic Components & Circuits
6
7
1
14
16
12
9
2
15
3
8
10
4
16
5
14
11
17
15
13
17
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

86936700

CYLINDER,79mm Bore Dia

BARREL, standard lift

1шт.

1

87243534

CYLINDER

BARREL, hi-lift

1шт.

2

00606612

NUT

1шт.

3

86787100

PISTON

RETAINER

1шт.

4

00100019

O-RING

1шт.

5

00100715

OIL SEAL

1шт.

6

86787200

CYLINDER,74.73mm Bore, 25.46mm Rod, 45.1mm W

PISTON

1шт.

7

87045500

SHAFT

standard lift

1шт.

7

87243535

CYLINDER

SHAFT, hi-lift

1шт.

8

00100110

O-RING

SHAFT, hi-lift

1шт.

9

87214804

CYLINDER HEAD

CAP

1шт.

10

00100711

WIPER SEAL

1шт.

11

00100722

WIPER SEAL

WIPER

1шт.

12

87045700

SPECIAL NUT

1шт.

13

86786800

CLEVIS

1шт.

14

87238823

PIN

2шт.

15

FA110020

BOLT

2шт.

16

WB100000

WASHER

2шт.

17

00138722

LUBE NIPPLE

grease

2шт.

18

87213917

SEAL KIT

1шт.

19

86936600

CYLINDER ASSY.,Double Acting, 44.45mm Rod

standard lift

1шт.

19

87243533

ASSY., hi-lift

1шт.
