(B01-04) - HYDRAULIC CYLINDER (BIN DIVIDER)

Запчасти Case IH AUSTOFT (B01-04) - HYDRAULIC CYLINDER (BIN DIVIDER) Hydraulic Components & Circuits

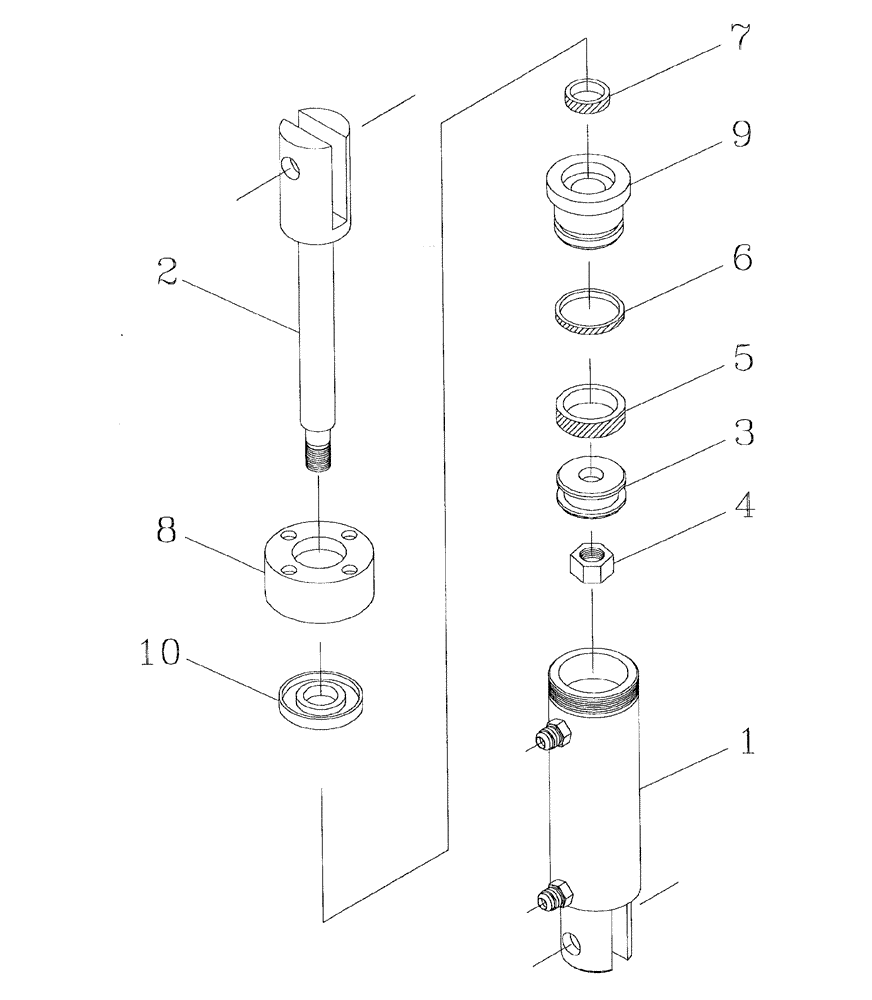

Схема запчастей Case IH AUSTOFT - (B01-04) - HYDRAULIC CYLINDER (BIN DIVIDER) Hydraulic Components & Circuits
4
10
3
2
9
7
1
5
6
8
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87231204

CYLINDER,44.45mm Bore Dia

BARREL

1шт.

2

87231205

SHAFT

CLEVIS

1шт.

3

87231206

PISTON

1шт.

4

00605804

NUT

1шт.

5

00100728

OIL SEAL

1шт.

6

00100027

O-RING

1шт.

7

00100759

OIL SEAL

1шт.

8

87213507

NUT

NUT end

1шт.

9

87214818

CYLINDER HEAD

1шт.

10

00100552

OIL SEAL

WIPER

1шт.

11

87214817

SEAL KIT

1шт.

12

87231203

CYLINDER,Double Acting, 22.2mm Rod, 100mm Stroke

ASSY.

1шт.
