(B01-03) - HYDRAULIC CYLINDER (STEERING)

Запчасти Case IH AUSTOFT (B01-03) - HYDRAULIC CYLINDER (STEERING) Hydraulic Components & Circuits

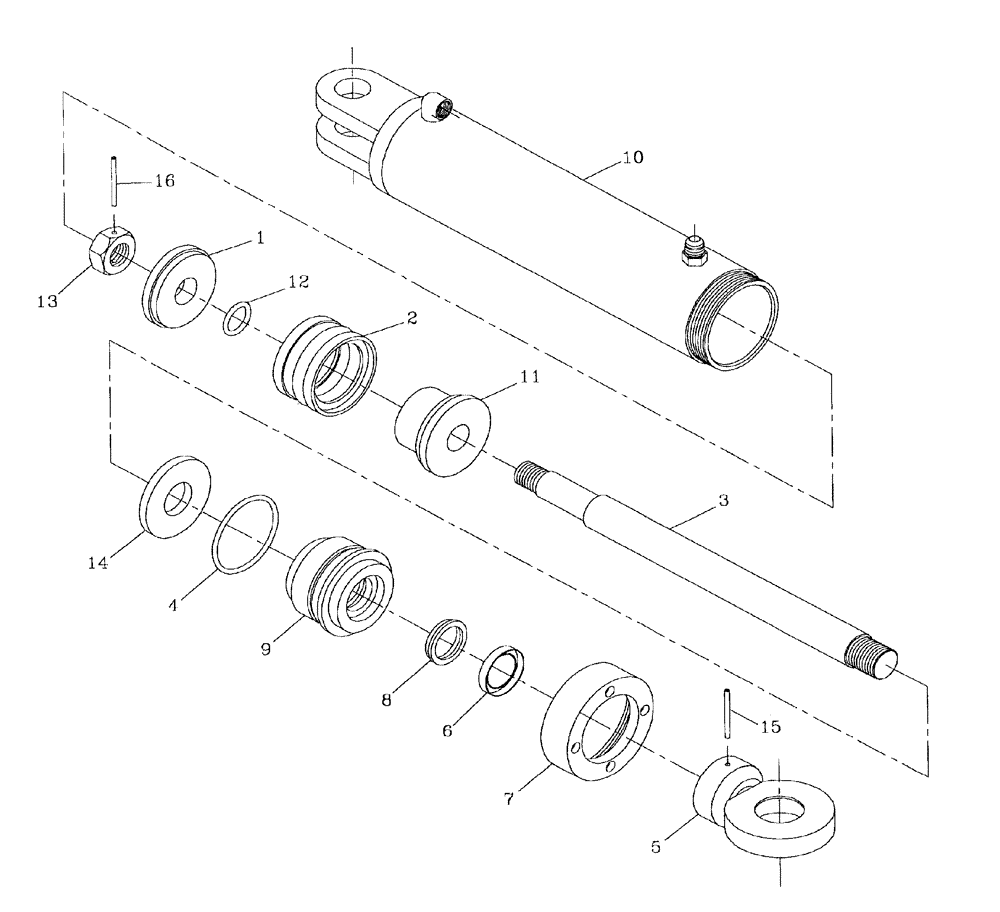

Схема запчастей Case IH AUSTOFT - (B01-03) - HYDRAULIC CYLINDER (STEERING) Hydraulic Components & Circuits
14
13
15
4
1
6
7
5
2
11
9
8
16
10
12
3
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

86787100

PISTON

RETAINER

1шт.

2

00100715

OIL SEAL

1шт.

3

87218033

CYLINDER

ROD

1шт.

4

00100110

O-RING

1шт.

5

87219360

CLEVIS COUPLING

1шт.

6

00100675

SEAL

WIPER

1шт.

7

87045700

SPECIAL NUT

end

1шт.

8

00100758

OIL SEAL

1шт.

9

87215557

CYLINDER HEAD

1шт.

10

87254154

BARREL

BARREL

1шт.

11

86787200

CYLINDER,74.73mm Bore, 25.46mm Rod, 45.1mm W

PISTON

1шт.

12

00100019

O-RING

1шт.

13

00606612

NUT

1шт.

14

87218765

SPACER

1шт.

15

00607380

PIN

roll

1шт.

16

00608214

PIN

roll

1шт.

17

87219243

KIT

seal

1шт.

18

87254155

ASSEMBLY

ASSY.

1шт.
