(B01-02) - HYDRAULIC CYLINDER (DOUBLE BIN LIFT)

Запчасти Case IH AUSTOFT (B01-02) - HYDRAULIC CYLINDER (DOUBLE BIN LIFT) Hydraulic Components & Circuits

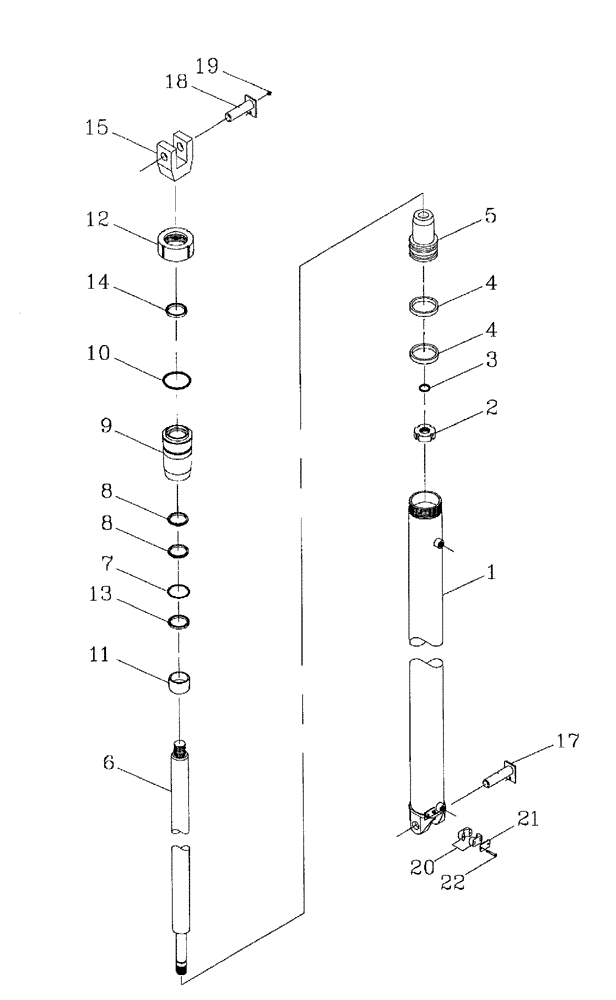

Схема запчастей Case IH AUSTOFT - (B01-02) - HYDRAULIC CYLINDER (DOUBLE BIN LIFT) Hydraulic Components & Circuits
9
1
19
4
8
12
7
4
17
8
2
13
21
22
11
10
15
20
6
18
14
3
5
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87241126

BARREL

1шт.

2

80041500

NUT

1шт.

3

00100023

O-RING

1шт.

4

00100788

OIL SEAL

2шт.

5

87241129

PISTON

PISTON

1шт.

6

87241130

SHAFT

ROD

1шт.

7

00100112

O-RING

1шт.

8

00103014

BACK-UP RING

2шт.

9

87241131

GLAND

1шт.

10

00100045

O-RING

1шт.

11

87223250

BUSHING

1шт.

12

87223210

NUT

1шт.

13

00100710

WIPER SEAL

1шт.

14

00100706

SEAL

WIPER

1шт.

15

87241132

CLEVIS

END rod

1шт.

17

87241370

PIN,31.75mm OD x 133mm L

lower

1шт.

18

87218659

PIN

upper

1шт.

00141202

BRONZE BUSHING

bush in bin to suit 87218659 pin

1шт.

19

00138637

LUBE NIPPLE

grease

1шт.

20

00405108

CLAMP

1шт.

21

00409572

COVER PLATE

1шт.

22

FA106040

BOLT

2шт.

23

87241125

CYLINDER ASSY.

1шт.
