(A01-02) - HYDRAULIC OIL TANK

Запчасти Case IH AUSTOFT (A01-02) - HYDRAULIC OIL TANK Mainframe & Functioning Components

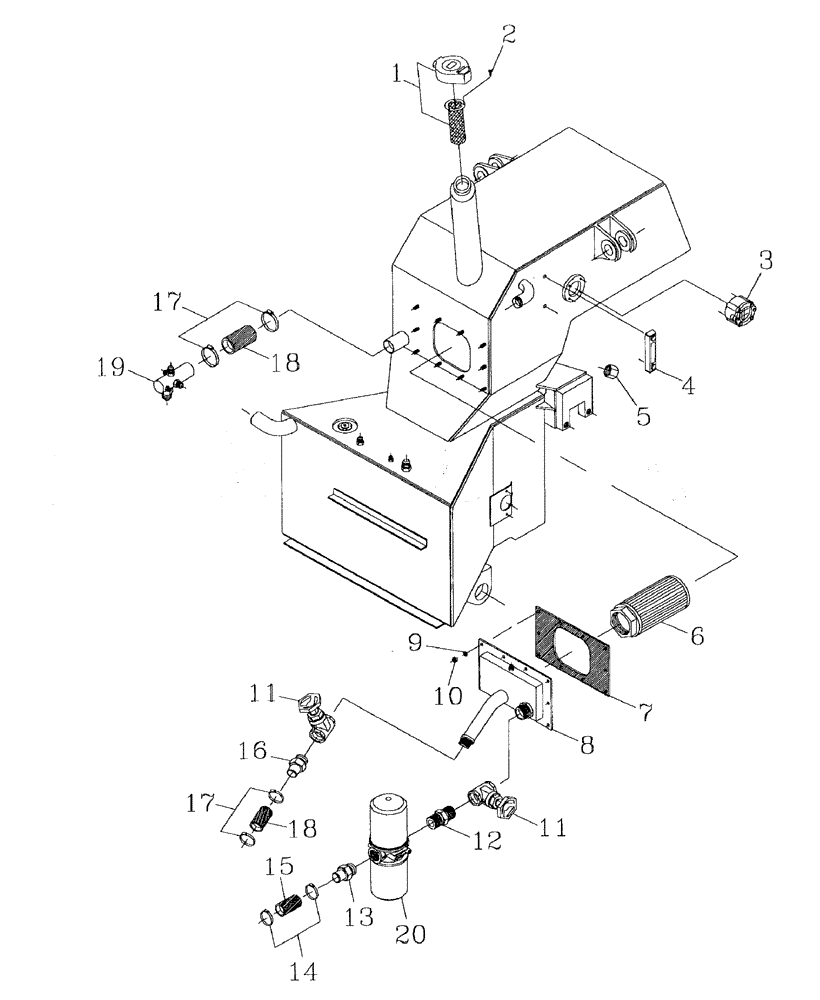

Схема запчастей Case IH AUSTOFT - (A01-02) - HYDRAULIC OIL TANK Mainframe & Functioning Components
7
6
14
5
17
13
20
19
16
15
10
18
17
9
11
3
8
4
11
18
1
12
2
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

00404346

FILLER CAP

breather

1шт.

2

00605328

SCREW

3шт.

3

00136076

LEVEL GAUGE CONTROL

1шт.

87235818

REPAIR KIT

FLOAT SWITCH

1шт.

00180786

FLOAT

FLOAT

1шт.

00180787

GASKET

GASKET

1шт.

00180788

CONTACT

CONTACT ASSY

1шт.

4

00101646

LEVEL GAUGE CONTROL

1шт.

5

00400150

HYD CONNECTOR

CAP

1шт.

6

00410211

HYDRAULIC OIL FILTER

strainer

1шт.

7

87252228

GASKET,6mm Thk

1шт.

8

87252071

MANIFOLD

1шт.

9

WB100000

WASHER

10шт.

10

NA110000

NUT

10шт.

11

00402114

SHUT-OFF VALVE

gate

2шт.

12

00404248

NIPPLE

1шт.

13

00402123

HYD CONNECTOR

HOSETAIL

1шт.

14

00152128

HOSE CLAMP

2шт.

15

83123200

HOSE

1шт.

16

86314466

HYD CONNECTOR,50.80 mm OD x 90 mm L

HOSETAIL

1шт.

17

00181813

HOSE CLAMP

4шт.

18

87219083

MANIFOLD

2шт.

19

87226233

MANIFOLD

1шт.

20

HYDRAULIC OIL FILTER

1шт.

Refer Figure B07.01

1шт.
