(B05-08) - HYDRAULIC CIRCUIT (SUSPENSION)

Запчасти Case IH AUSTOFT (B05-08) - HYDRAULIC CIRCUIT (SUSPENSION) Hydraulic Components & Circuits

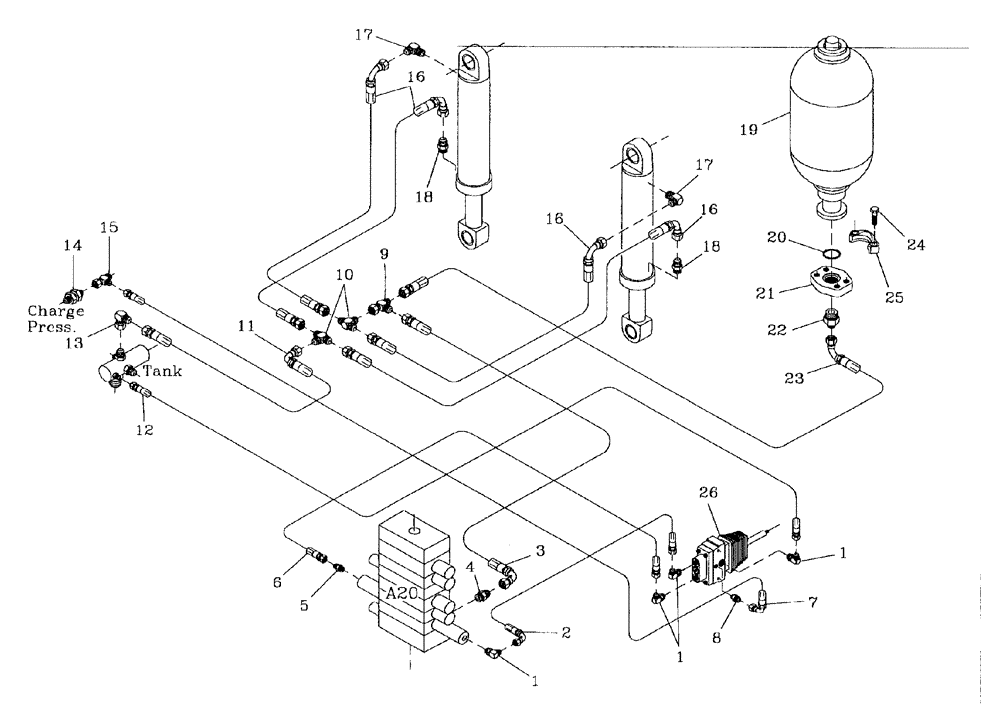

Схема запчастей Case IH AUSTOFT - (B05-08) - HYDRAULIC CIRCUIT (SUSPENSION) Hydraulic Components & Circuits
25
16
24
11
1
15
20
12
8
13
4
16
7
17
1
23
18
6
5
18
26
10
17
22
16
21
19
3
1
14
9
2
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

00400238

HYD CONNECTOR

elbow

4шт.

2

87217477

HOSE ASSY.

1шт.

3

86302420

HOSE

1шт.

4

00400230

HYD CONNECTOR

nipple

1шт.

5

00400223

HYD CONNECTOR

nipple

1шт.

6

87237161

HOSE

1шт.

7

86313828

HOSE ASSY.

1шт.

8

00400160

HYD CONNECTOR

nipple

1шт.

9

00404679

TEE

1шт.

10

00400210

TEE

2шт.

11

86302643

HOSE,12.7mm ID x 1250mm L, SAE 100R17

HOSE

1шт.

12

82713100

HOSE

1шт.

13

00402451

HYD CONNECTOR

elbow

1шт.

14

00400268

HYD CONNECTOR

nipple

1шт.

15

00408682

TEE

1шт.

16

87232653

HOSE,12.7mm ID x 1200mm L, SAE 100R17

HOSE

4шт.

17

00404930

ASSEMBLY

ELBOW

2шт.

18

00400166

HYD CONNECTOR

nipple

2шт.

19

00409947

ACCUMULATOR

ACCUMULATOR

1шт.

20

00100103

O-RING

1шт.

21

87251461

ADAPTER

1шт.

22

00405533

HYD CONNECTOR

nipple

1шт.

23

87226062

HOSE

1шт.

24

00601524

BOLT

4шт.

25

00409968

CLAMP

1шт.

26

00409946

VALVE

control

1шт.
