(B05-03) - HYDRAULIC CIRCUIT (STEERING)

Запчасти Case IH AUSTOFT (B05-03) - HYDRAULIC CIRCUIT (STEERING) Hydraulic Components & Circuits

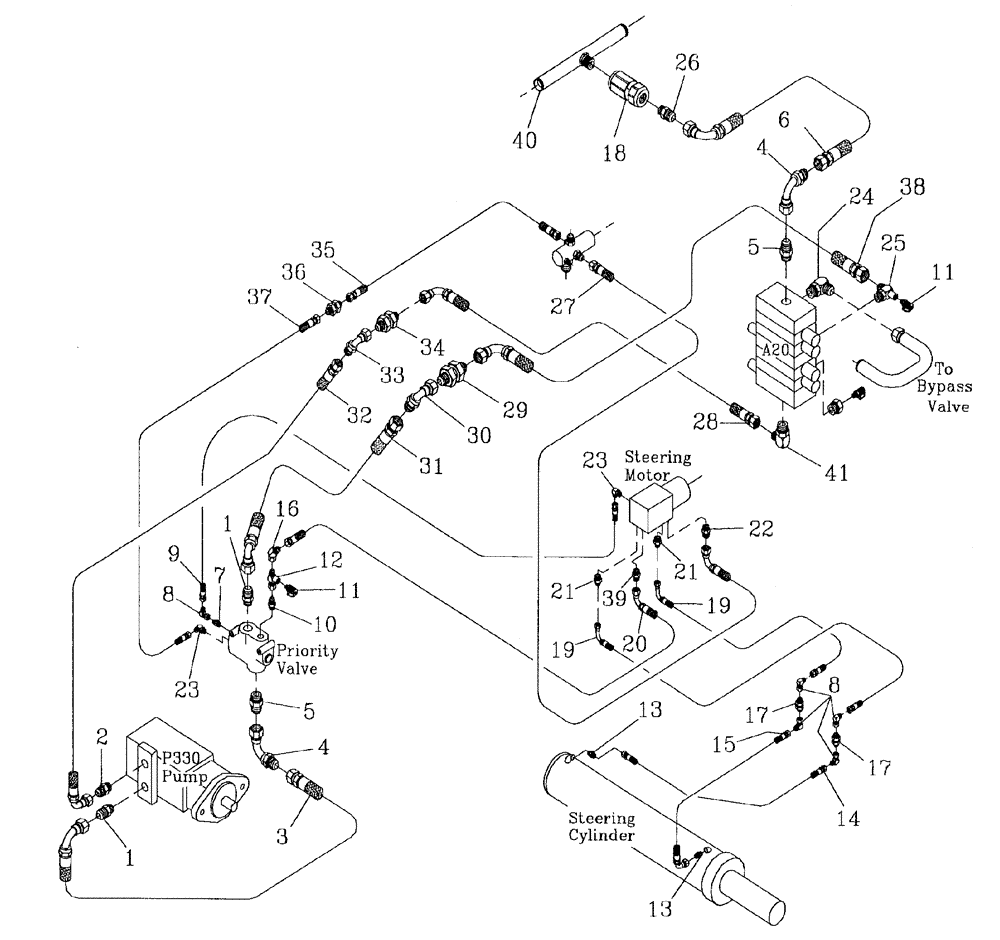

Схема запчастей Case IH AUSTOFT - (B05-03) - HYDRAULIC CIRCUIT (STEERING) Hydraulic Components & Circuits
12
1
10
5
31
25
17
27
13
30
20
22
8
6
4
11
36
34
9
19
39
24
23
3
33
8
11
32
35
13
40
19
38
17
14
41
29
2
5
16
7
26
28
21
37
4
15
18
21
1
23
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

00400232

HYD CONNECTOR

nipple

2шт.

2

00400231

HYD CONNECTOR

nipple

1шт.

3

86308614

HOSE

1шт.

4

00403944

HYD CONNECTOR

bend

2шт.

5

00400234

HYD CONNECTOR

nipple

2шт.

6

82702400

HOSE

1шт.

7

00402235

HYD CONNECTOR

nipple

1шт.

8

00402879

HYD CONNECTOR

elbow

5шт.

9

82715500

HOSE

1шт.

10

00400093

HYD CONNECTOR

nipple

1шт.

11

00405498

SCREW ON COUPLING

POINT test

2шт.

12

00409708

TEE

1шт.

13

00400102

FITTING

NIPPLE

2шт.

14

87247520

HOSE

1шт.

15

87216960

HOSE

HOSE

1шт.

16

00409238

HYD CONNECTOR

elbow

1шт.

17

00400070

HYD CONNECTOR

nipple

2шт.

18

00410093

CHECK VALVE

1шт.

19

87219148

HOSE

2шт.

20

86305846

HOSE,9.53mm ID x 1950mm L, SAE 100R17

HOSE

1шт.

21

00400224

HYD CONNECTOR

nipple

2шт.

22

00400226

HYD CONNECTOR

nipple

1шт.

23

00405242

HYD CONNECTOR

elbow

2шт.

24

00400097

HYD CONNECTOR

elbow

2шт.

25

00409699

ELBOW

1шт.

26

00400175

HYD CONNECTOR

nipple

1шт.

27

81679900

HOSE

1шт.

28

82754600

HOSE,19.05mm ID x 1010mm L, SAE 100R16

HOSE

1шт.

29

00400067

HYD CONNECTOR

nipple

1шт.

30

00407240

HYD CONNECTOR

bend

1шт.

31

87242093

HOSE

1шт.

32

82710000

HOSE

1шт.

33

00404300

HYD CONNECTOR

bend

1шт.

34

00400068

HYD CONNECTOR

nipple

1шт.

35

81674900

HOSE

1шт.

36

00400268

HYD CONNECTOR

nipple

1шт.

37

87169700

HOSE

1шт.

38

87238691

HOSE

1шт.

39

00408196

VALVE

NIPPLE

1шт.

40

87254669

TUBE,38.10 mm OD x 400 mm L

1шт.

41

00400246

HYD CONNECTOR

bend

1шт.
