(A01-08) - CROSS CONVEYOR DUAL DRIVE

Запчасти Case IH AUSTOFT (A01-08) - CROSS CONVEYOR DUAL DRIVE Mainframe & Functioning Components

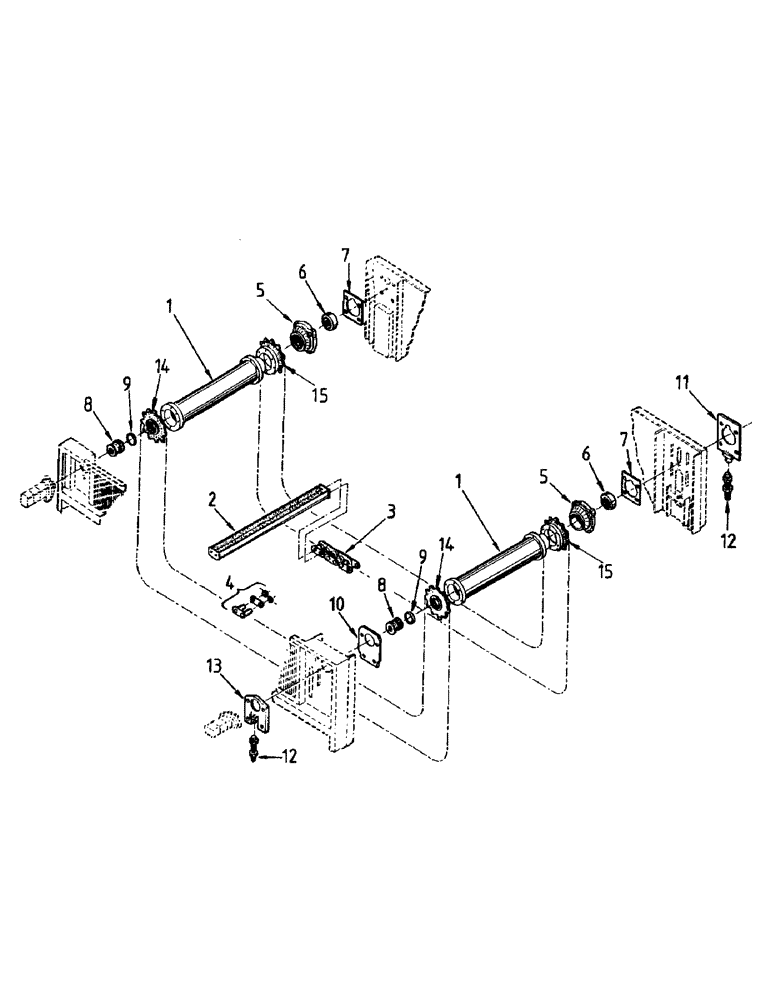

Схема запчастей Case IH AUSTOFT - (A01-08) - CROSS CONVEYOR DUAL DRIVE Mainframe & Functioning Components
11
5
1
7
13
1
5
2
15
14
15
10
7
12
9
4
8
3
12
6
14
6
8
9
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87227692

SHAFT ASSY.

HEADSHAFT

2шт.

2

87218314

STEEL FLIGHT

FLIGHT

85шт.

2

FA110055

BOLT

340шт.

2

NC110000

NUT

NUT

340шт.

3

70010169

CHAIN

2шт.

4

00700002

CONNECTING LINK

JOINING LINK

2шт.

5

87218284

HOUSING, BEARING,81 mm ID x 42.5 mm

HOUSING

2шт.

5

00138722

LUBE NIPPLE

GREASE NIPPLE

2шт.

6

00140493

BEARING

2шт.

7

87218291

ADJUSTING PLATE

PLATE

2шт.

7

FA112030

BOLT

8шт.

7

WB120000

WASHER

8шт.

8

86701200

GEAR

PINION

2шт.

9

86701900

SPACER,52mm ID x 63mm OD x 5mm L

2шт.

10

87240064

PLATE

1шт.

11

87218298

ADJUSTING PLATE

1шт.

11

FA112035

BOLT

4шт.

11

WB120000

WASHER

4шт.

12

87218296

BOLT

2шт.

13

87216488

PLATE

ADJUSTING PLATE

1шт.

14

87227680

ADAPTER

DRIVE SPROCKET

2шт.

14

FM108025

BOLT

12шт.

15

87227683

SPROCKET ASSY.

IDLER SPROCKET

2шт.

15

FM108016

BOLT

12шт.
