(B05-12) - HYDRAULIC CIRCUIT, CROSS CONVEYOR

Запчасти Case IH AUSTOFT (B05-12) - HYDRAULIC CIRCUIT, CROSS CONVEYOR Hydraulic Components & Circuits

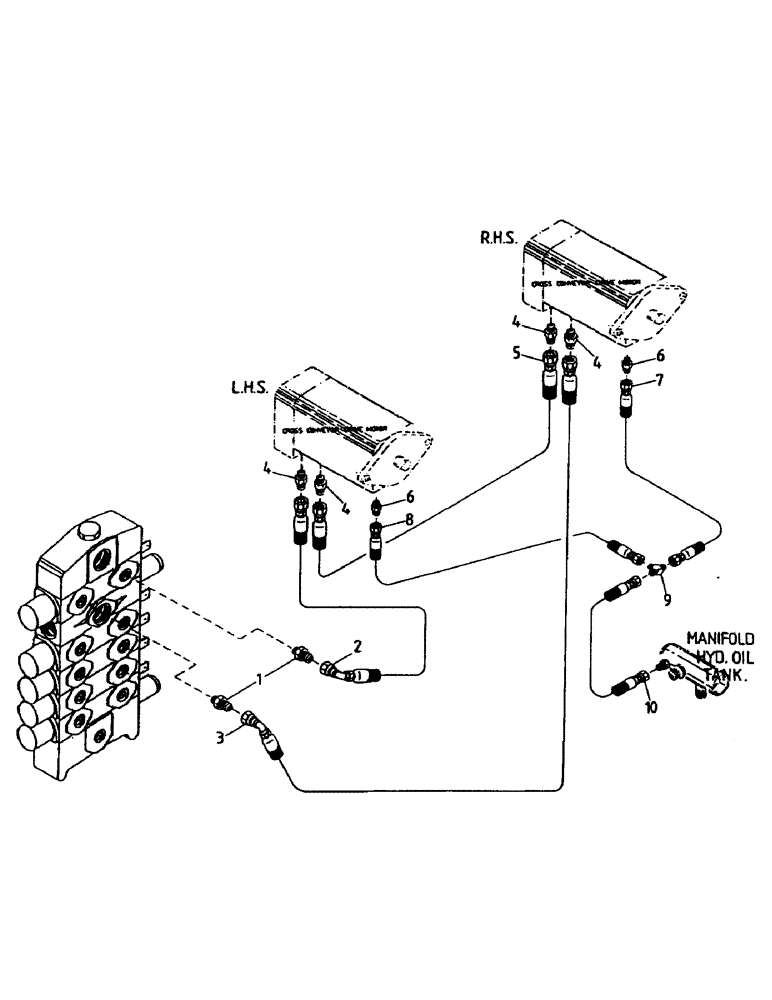

Схема запчастей Case IH AUSTOFT - (B05-12) - HYDRAULIC CIRCUIT, CROSS CONVEYOR Hydraulic Components & Circuits
7
8
5
2
1
6
3
4
4
10
6
9
4
4
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

00400230

HYD CONNECTOR

NIPPLE

2шт.

2

86306311

HOSE

1шт.

3

87238684

HOSE

1шт.

4

00400228

HYD CONNECTOR

NIPPLE

4шт.

5

87240594

HOSE

1шт.

6

00402235

HYD CONNECTOR

NIPPLE

2шт.

7

86307489

HOSE

1шт.

8

82713500

HOSE ASSY.

HOSE

1шт.

9

00400207

TEE

1шт.

10

86328000

HOSE

1шт.
