(B05-09) - HYDRAULIC CIRCUIT, C-FRAME LIFT

Запчасти Case IH AUSTOFT (B05-09) - HYDRAULIC CIRCUIT, C-FRAME LIFT Hydraulic Components & Circuits

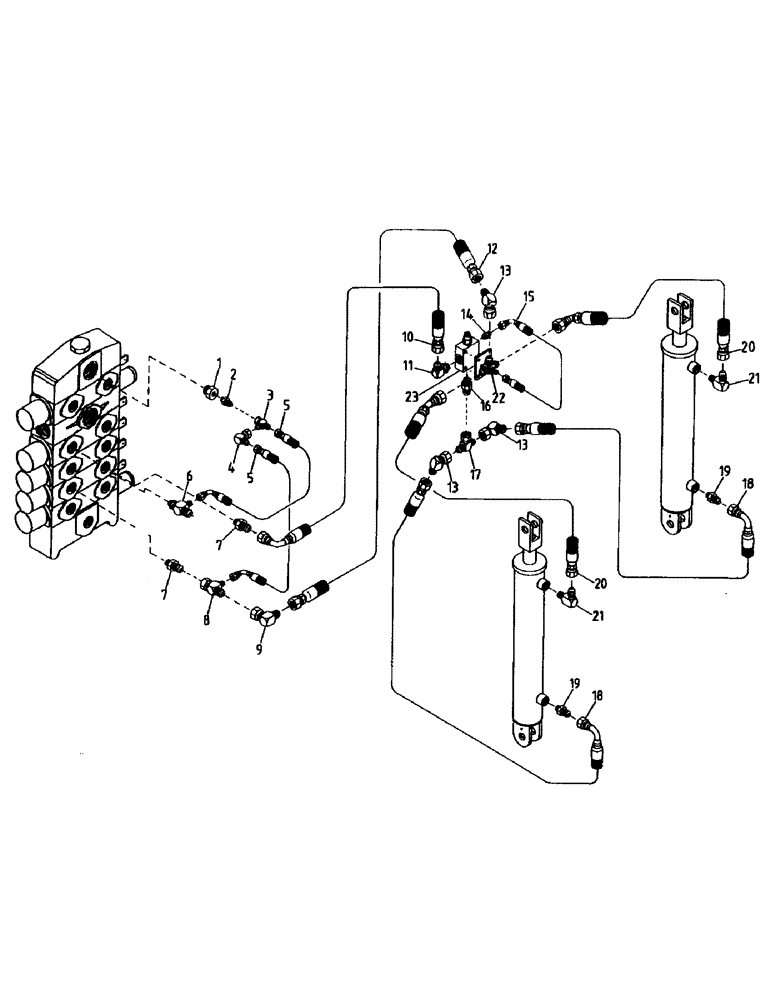

Схема запчастей Case IH AUSTOFT - (B05-09) - HYDRAULIC CIRCUIT, C-FRAME LIFT Hydraulic Components & Circuits
9
15
11
21
8
7
7
18
1
19
10
5
5
20
19
17
14
21
13
18
4
12
13
16
23
6
2
3
20
13
22
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

86314724

HYD CONNECTOR

ADAPTOR

1шт.

2

87224636

NIPPLE

1шт.

3

00404677

TEE

1шт.

4

00402879

HYD CONNECTOR

ELBOW

1шт.

5

87225588

HOSE

2шт.

6

00000000

TEE

1шт.

7

00400230

HYD CONNECTOR

NIPPLE

2шт.

8

00000000

TEE

1шт.

9

00402451

HYD CONNECTOR

ELBOW

1шт.

10

87237596

HOSE

1шт.

11

00404773

HYD CONNECTOR

ELBOW

1шт.

12

82744500

HOSE

1шт.

13

00404511

HYD CONNECTOR

ELBOW

3шт.

14

00404763

HYD CONNECTOR

NIPPLE

1шт.

15

87219002

HOSE

1шт.

16

00404767

HYD CONNECTOR

NIPPLE

1шт.

17

00407540

TEE

1шт.

18

82754600

HOSE,19.05mm ID x 1010mm L, SAE 100R16

2шт.

19

00400166

HYD CONNECTOR

NIPPLE

2шт.

20

86828900

HOSE

2шт.

21

00404930

ASSEMBLY

ELBOW

2шт.

22

87223280

PLATE

TEE

1шт.

23

HYDRAULIC COUNTER-BALANCE VALVE (refer page B04-03)

1шт.
