(B05-02) - HYDRAULIC CIRCUIT, PUMP

Запчасти Case IH AUSTOFT (B05-02) - HYDRAULIC CIRCUIT, PUMP Hydraulic Components & Circuits

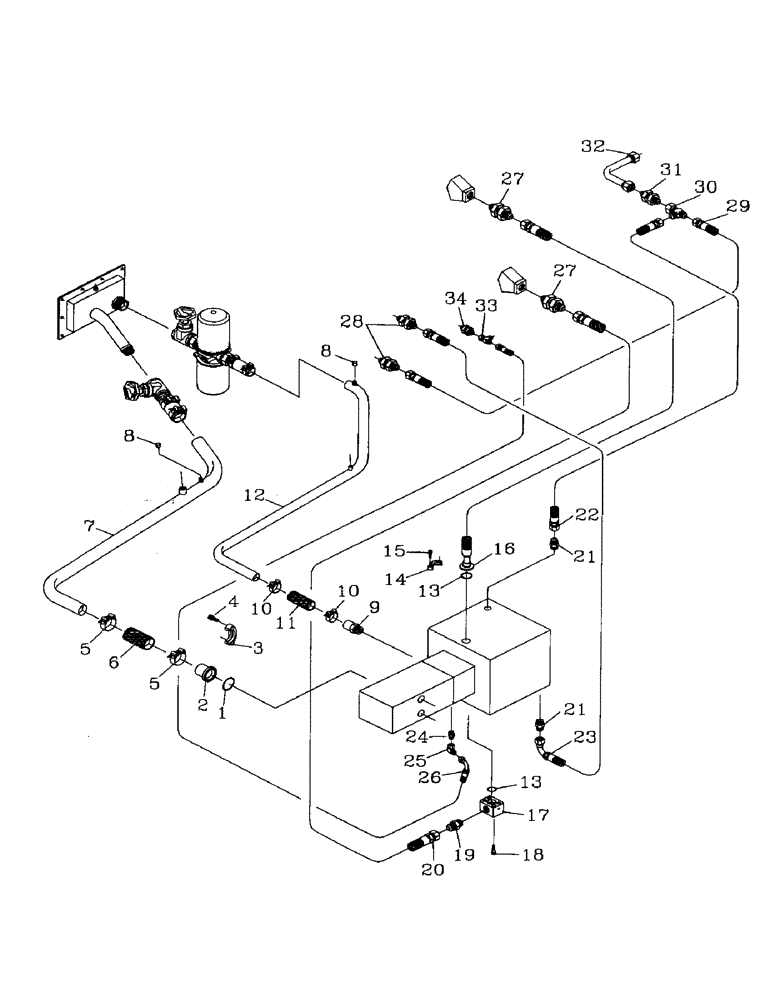

Схема запчастей Case IH AUSTOFT - (B05-02) - HYDRAULIC CIRCUIT, PUMP Hydraulic Components & Circuits
15
13
12
22
8
34
21
23
3
30
13
6
25
14
28
27
10
26
10
8
7
20
16
32
27
29
17
21
5
24
19
33
11
1
2
4
9
31
5
18
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

00100106

O-RING

1шт.

2

87219650

HYD CONNECTOR

PIPE

1шт.

3

00400267

SPECIAL CLAMP

CLAMP

1шт.

4

00604534

SCREW

4шт.

5

00135783

HOSE CLAMP

CLAMP

2шт.

6

87219083

MANIFOLD

HOSE

1шт.

7

87252235

PIPE

1шт.

8

00400143

HYD CONNECTOR

CAP

2шт.

9

00408396

ADAPTER

HOSETAIL

1шт.

10

00152128

HOSE CLAMP

CLAMP

2шт.

11

83123200

HOSE

1шт.

12

87252233

PIPE

1шт.

13

00405455

O-RING

2шт.

14

00400151

SPECIAL CLAMP

CLAMP

1шт.

15

00604462

SCREW

4шт.

16

87238676

HOSE

1шт.

17

87248061

ADAPTER

ADAPTOR

1шт.

18

00604466

SCREW

4шт.

19

00400235

HYD CONNECTOR

NIPPLE

1шт.

20

87253242

HOSE

1шт.

21

00400231

HYD CONNECTOR

NIPPLE

2шт.

22

86313012

HOSE,19.05mm ID x 740mm L, SAE 100R16

HYDRAULIC HOSE 19.00 mm ID x 740.00 mm, SAE 100R16 Class 24 Type 2

1шт.

23

86308258

HOSE,19.05mm ID x 1045mm L, SAE 100R16

1шт.

24

00400073

HYD CONNECTOR

NIPPLE

1шт.

25

00409238

HYD CONNECTOR

ELBOW

1шт.

26

87235853

HOSE

1шт.

27

87238850

FITTING

NIPPLE

2шт.

28

00400068

HYD CONNECTOR

NIPPLE

2шт.

29

87229424

HOSE ASSY.

HOSE

1шт.

30

00409239

ADAPTER

TEE

1шт.

31

00400067

HYD CONNECTOR

NIPPLE

1шт.

32

87244329

PIPE

1шт.

33

00408682

TEE

1шт.

34

00400268

HYD CONNECTOR

NIPPLE

1шт.
