(B05-01) - HYDRAULIC CIRCUIT, OIL COOLER

Запчасти Case IH AUSTOFT (B05-01) - HYDRAULIC CIRCUIT, OIL COOLER Hydraulic Components & Circuits

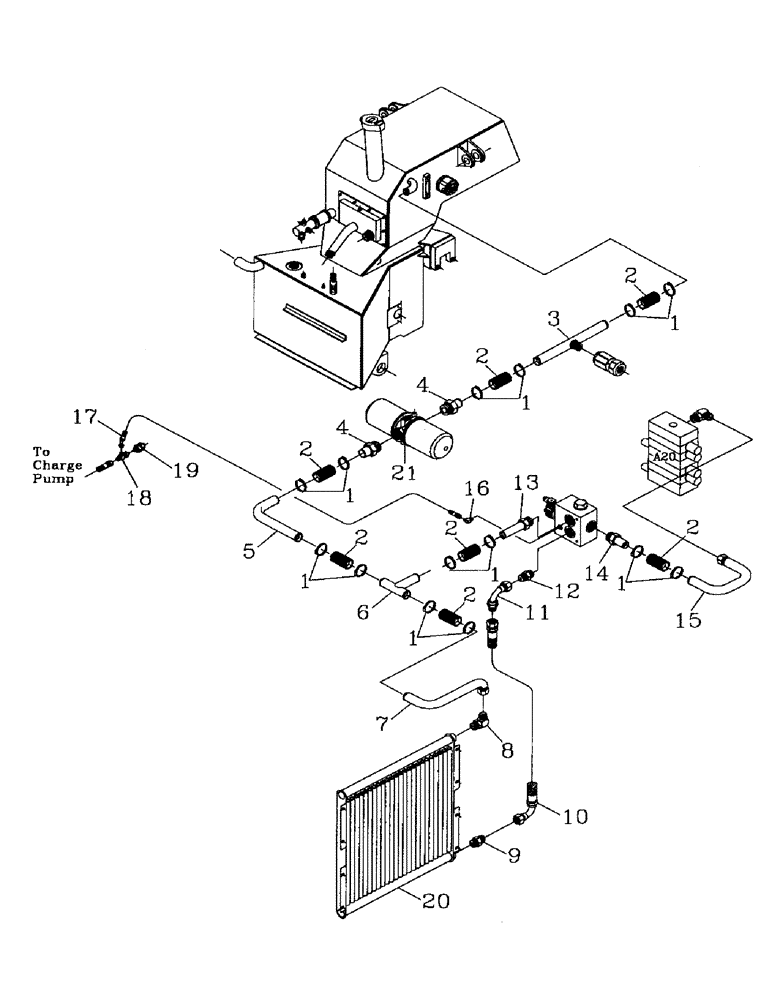

Схема запчастей Case IH AUSTOFT - (B05-01) - HYDRAULIC CIRCUIT, OIL COOLER Hydraulic Components & Circuits
2
4
10
1
17
11
5
2
4
9
6
2
18
12
20
2
1
1
2
1
1
19
3
1
21
16
14
2
13
2
8
1
7
15
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

00152128

HOSE CLAMP

CLAMP

14шт.

2

83123200

HOSE

7шт.

3

87254669

TUBE,38.10 mm OD x 400 mm L

1шт.

4

00402123

HYD CONNECTOR

HOSETAIL

2шт.

5

87254474

RETURN PIPE

TUBE

1шт.

6

00410087

TUBE

1шт.

7

87248657

TUBE

1шт.

8

00400200

ELBOW

1шт.

9

00404109

HYD CONNECTOR

NIPPLE

1шт.

10

82745200

HOSE,25.4mm ID x 1320mm L, SAE 100R17

1шт.

11

00403944

HYD CONNECTOR

BEND

1шт.

12

00400236

HYD CONNECTOR

NIPPLE

1шт.

13

00410088

HOSETAIL

1шт.

14

00405496

HYD CONNECTOR

HOSETAIL

1шт.

15

87248653

TUBE

1шт.

16

00400238

HYD CONNECTOR

ELBOW

1шт.

17

87227380

HOSE

HYDRAULIC HOSE

1шт.

18

00408682

TEE

1шт.

19

00400268

HYD CONNECTOR

NIPPLE

1шт.

20

00134245

COOLER

OIL COOLER

1шт.

21

HYDRAULIC OIL FILTER (refer page B07-01)

1шт.
