(C03-01) - WATER RADIATOR

Запчасти Case IH AUSTOFT (C03-01) - WATER RADIATOR Engine & Engine Attachments

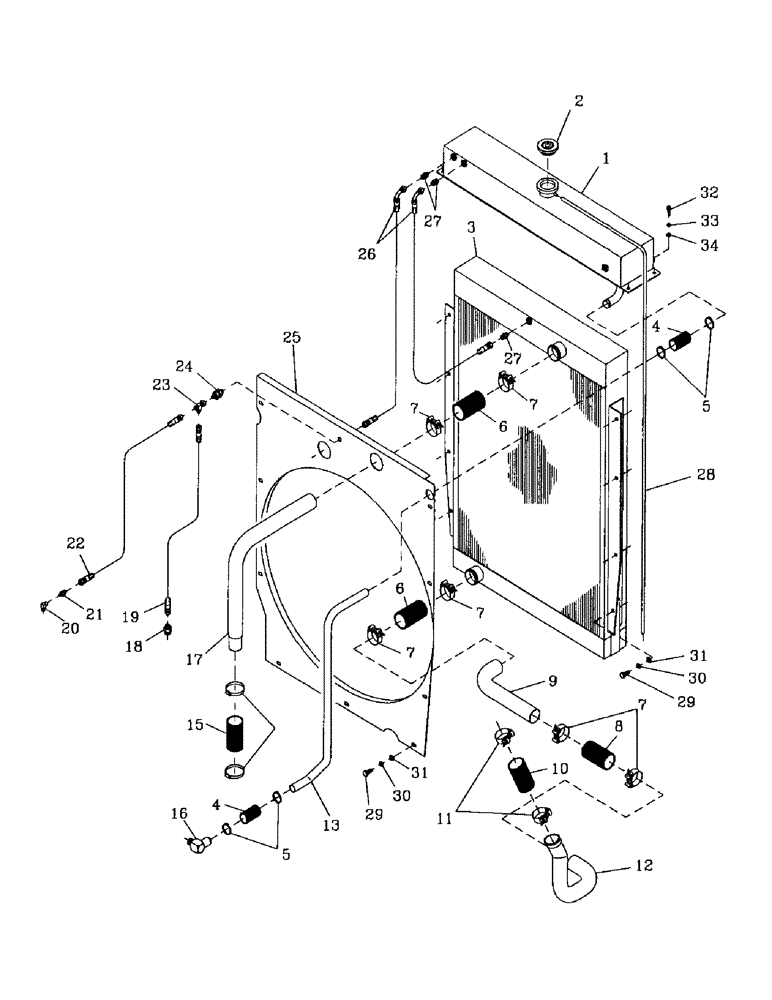

Схема запчастей Case IH AUSTOFT - (C03-01) - WATER RADIATOR Engine & Engine Attachments
9
28
30
23
4
27
33
19
34
13
31
7
20
11
1
21
5
26
27
10
25
30
5
29
12
4
17
7
7
31
32
7
7
6
29
24
6
15
3
22
8
2
18
16
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87233367

COOLER

TANK

1шт.

2

00180923

RADIATOR CAP

CAP

1шт.

3

87248447

COOLER

RADIATOR

1шт.

4

86311778

HOSE,3.75"

3.75

2шт.

5

00152127

HOSE CLAMP

CLAMP

4шт.

6

83117600

HOSE,50.8mm ID x 100mm L

2шт.

7

00180475

HOSE CLAMP

CLAMP

6шт.

8

86313677

RADIATOR HOSE,50.80 mm ID x 140.00 mm

50.80 mm ID x 140.00 mm

1шт.

9

87226141

TUBE,2 " OD

1шт.

10

87222895

RADIATOR HOSE,2.25" ID x 100.00"

2.25" ID x 100.00"

1шт.

11

00180450

CLAMP

2шт.

12

87248477

TUBE

1шт.

13

87251755

TUBE,25.40 mm OD

1шт.

14

00152128

HOSE CLAMP

CLAMP

2шт.

15

87227185

RADIATOR HOSE,1.75" ID x 90.00"

1.75" ID x 90.00"

1шт.

16

87254983

ELBOW

1шт.

17

87248476

TUBE,2" OD

1шт.

18

00400163

LUBE NIPPLE

NIPPLE

1шт.

19

82714400

HOSE

1шт.

20

00407994

ELBOW

1шт.

21

00400160

HYD CONNECTOR

NIPPLE

1шт.

22

81677900

HOSE ASSY.,6.35 mm ID x 760.00 mm, SAE 100R17

HOSE, 6.35 mm ID x 760.00 mm, SAE 100R17

1шт.

23

00404677

TEE

1шт.

24

00400070

HYD CONNECTOR

NIPPLE

1шт.

25

87248902

SHROUD

1шт.

26

87235277

HOSE,6.35mm ID x 470mm L, SAE 100R17

2шт.

27

00400162

HYD CONNECTOR

NIPPLE

3шт.

28

86308718

TUBE

1шт.

29

FA110016

BOLT

18шт.

30

WB100000

WASHER

18шт.

31

WA100000

WASHER

18шт.

32

FC108016

SCREW

4шт.

33

WB080000

WASHER

4шт.

34

WA080000

WASHER

4шт.
