(A01[08]) - CROSS CONVEYOR DRIVE

Запчасти Case IH AUSTOFT (A01[08]) - CROSS CONVEYOR DRIVE Mainframe & Functioning Components

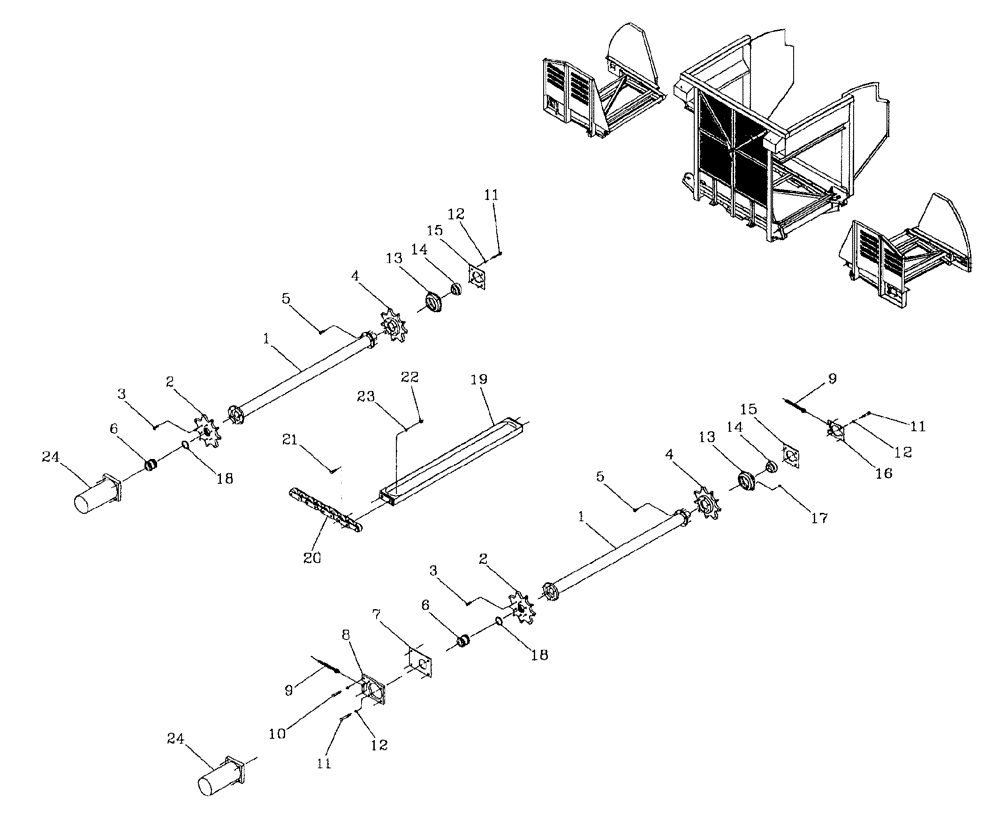

Схема запчастей Case IH AUSTOFT - (A01[08]) - CROSS CONVEYOR DRIVE Mainframe & Functioning Components
16
5
12
19
6
2
3
9
17
4
11
18
9
8
11
7
18
1
6
23
15
24
14
1
13
12
24
15
5
3
2
12
4
22
20
11
10
14
13
21
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

347091A1

SHAFT ASSY.

head

2шт.

2

347097A1

SPROCKET ASSY.

2шт.

3

FA110030

BOLT

12шт.

4

347094A1

SPROCKET ASSY.

idler

2шт.

5

FA110020

BOLT

12шт.

6

87213220

GEAR

PINION

2шт.

7

347104A1

PLATE clamp

1шт.

8

347101A1

PLATE

ADJUSTING

1шт.

9

353679A1

BOLT

ADJUSTING

2шт.

10

FA112035

BOLT

2шт.

11

FA112040

BOLT

6шт.

12

WB120000

WASHER

18шт.

13

87218284

HOUSING, BEARING,81 mm ID x 42.5 mm

2шт.

14

00140493

BEARING

BEARING

2шт.

15

87218291

ADJUSTING PLATE

(outer)

2шт.

16

87218298

ADJUSTING PLATE

1шт.

17

00138722

LUBE NIPPLE

NIPPLE grease

2шт.

18

86701900

SPACER,52mm ID x 63mm OD x 5mm L

(if required)

1шт.

19

347271A1

STEEL FLIGHT

66шт.

20

70010131

CHAIN

2шт.

21

FA112070

BOLT

264шт.

22

NC112000

NUT

264шт.

23

WA120000

WASHER

264шт.

24

00404568

MOTOR, HYDRAULIC

MOTOR Refer Page B02.05

2шт.
