(B05[06]) - HYDRUALIC CIRCUIT-STEERING

Запчасти Case IH AUSTOFT (B05[06]) - HYDRUALIC CIRCUIT-STEERING Hydraulic Components & Circuits

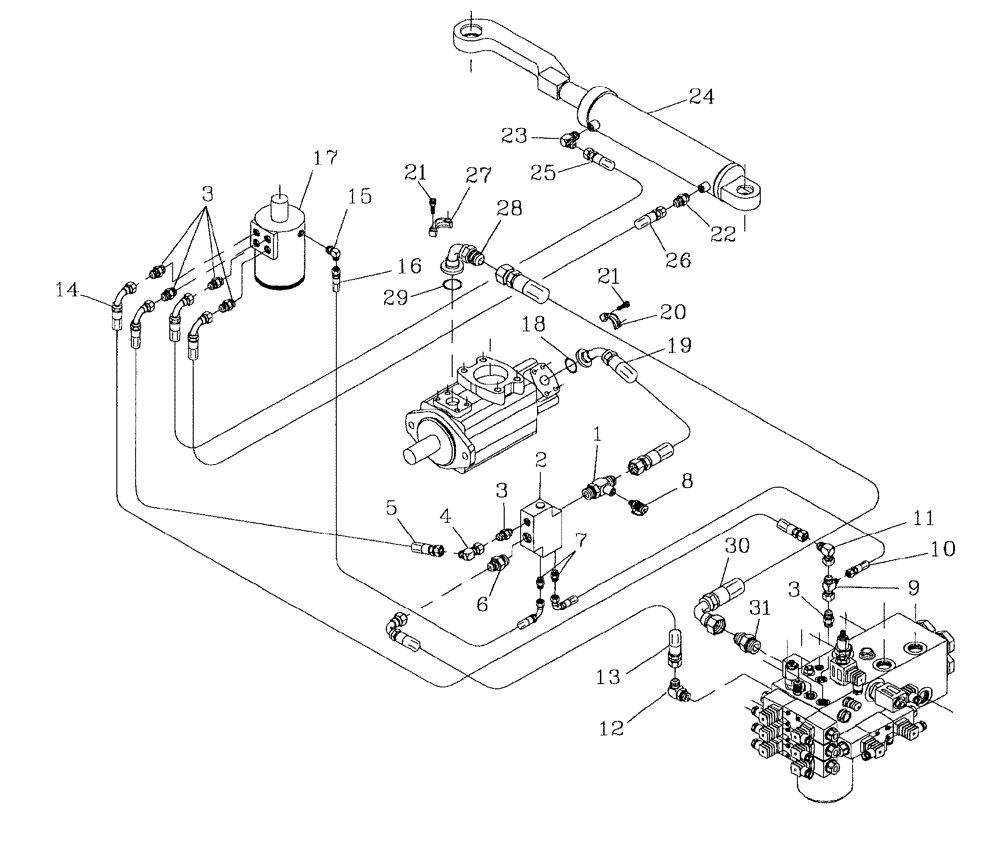

Схема запчастей Case IH AUSTOFT - (B05[06]) - HYDRUALIC CIRCUIT-STEERING Hydraulic Components & Circuits
2
15
8
31
20
11
3
16
1
27
4
24
5
7
19
6
3
30
17
26
14
21
29
22
18
12
10
3
21
25
13
28
23
9
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

86314714

TEE

ADAPTOR

1шт.

2

PRIORITY VALVE refer page B03.02

1шт.

3

00400093

HYD CONNECTOR

NIPPLE

6шт.

4

00409238

HYD CONNECTOR

ELBOW

1шт.

5

385731A1

HOSE

1шт.

6

00400230

HYD CONNECTOR

NIPPLE

1шт.

7

00402235

HYD CONNECTOR

NIPPLE

2шт.

8

00405498

SCREW ON COUPLING

POINT test

1шт.

9

00408682

TEE

TEE

1шт.

10

82704900

HOSE,6.35mm ID x 530mm L, SAE 100R17

1шт.

11

00405078

HYD CONNECTOR

ELBOW

1шт.

12

00400242

HYD CONNECTOR

ELBOW

1шт.

13

87216987

HOSE

1шт.

14

83134900

HOSE

1шт.

15

00405242

HYD CONNECTOR

ELBOW

1шт.

16

87216500

HOSE

1шт.

17

STEERING CONTROL refer page B02.02

1шт.

18

00100019

O-RING

1шт.

19

399130A1

HOSE

1шт.

20

00400265

SPECIAL CLAMP

CLAMP (pair)

1шт.

21

00604461

SCREW

8шт.

22

00401861

HYD CONNECTOR

NIPPLE

1шт.

23

00400192

HYD CONNECTOR

ELBOW

1шт.

24

HYD. CYLINDER refer page B01.05

1шт.

25

87245716

HOSE

1шт.

26

399129A1

HOSE

1шт.

27

00400151

SPECIAL CLAMP

CLAMP (pair)

1шт.

28

00403854

HYD CONNECTOR

ADAPTOR

1шт.

29

00100024

O-RING

1шт.

30

87255986

HOSE

1шт.

31

00400234

HYD CONNECTOR

NIPPLE

1шт.
