(B05[05]) - HYDRUALIC CIRCUIT-SUSPENSION

Запчасти Case IH AUSTOFT (B05[05]) - HYDRUALIC CIRCUIT-SUSPENSION Hydraulic Components & Circuits

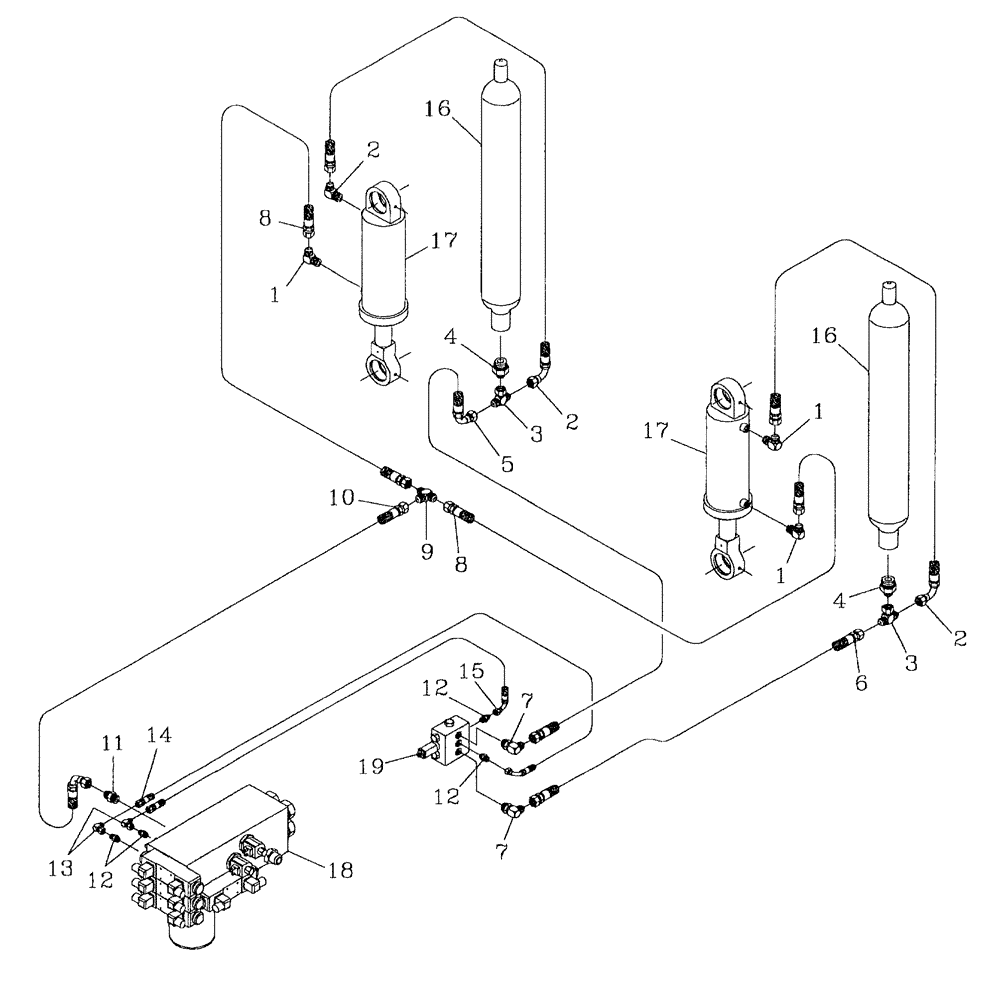

Схема запчастей Case IH AUSTOFT - (B05[05]) - HYDRUALIC CIRCUIT-SUSPENSION Hydraulic Components & Circuits
7
12
16
17
16
2
3
5
1
9
14
3
4
8
13
19
12
2
11
1
18
15
2
17
10
12
6
7
1
8
4
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

00402633

HYD CONNECTOR

ELBOW

4шт.

2

86309589

HOSE

2шт.

3

00407540

TEE

2шт.

4

00404769

HYD CONNECTOR

NIPPLE

2шт.

5

86303538

HYDRAULIC HOSE

1шт.

6

82754700

HYDRAULIC HOSE,12.50 mm ID x 300.00 mm, SAE 100R16 Class 24 Type 2

HOSE

1шт.

7

00407832

HYD CONNECTOR

ELBOW

2шт.

8

81681200

HOSE ASSY.

2шт.

9

00400210

TEE

1шт.

10

86302744

HOSE

1шт.

11

00400226

HYD CONNECTOR

NIPPLE

1шт.

12

00400224

HYD CONNECTOR

NIPPLE

4шт.

13

00402879

HYD CONNECTOR

ELBOW

2шт.

14

86300927

HOSE ASSY.

1шт.

15

87217477

HOSE ASSY.

1шт.

16

376935A1

ACCUMULATOR

2шт.

17

HYD. cylinder refer page B01.04

1шт.

18

HYD. valve refer page B03.01

1шт.

19

HYD. valve refer page B03.03

1шт.
