(B05[01]) - SUCTION & RETURN LINES

Запчасти Case IH AUSTOFT (B05[01]) - SUCTION & RETURN LINES Hydraulic Components & Circuits

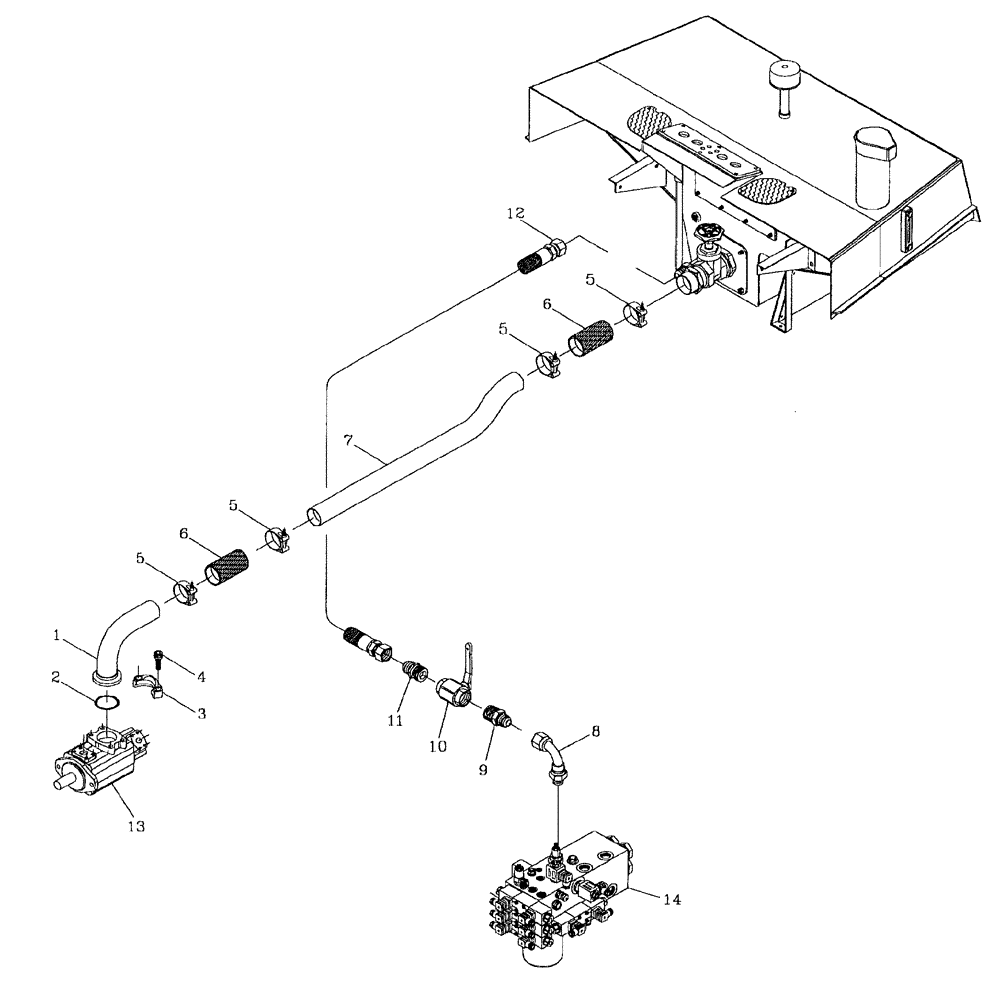

Схема запчастей Case IH AUSTOFT - (B05[01]) - SUCTION & RETURN LINES Hydraulic Components & Circuits
6
5
5
9
13
7
14
5
1
4
12
11
6
10
2
5
3
8
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

375378A1

TUBE

1шт.

2

00100110

O-RING

1шт.

3

00408273

FLANGE

CLAMP (pair)

1шт.

4

00604536

SCREW

4шт.

5

00180629

HOSE CLAMP

4шт.

6

86350600

HOSE,63.50 mm ID x 130.00 mm

2шт.

7

375381A1

TUBE

1шт.

8

00409889

HYD CONNECTOR

BEND

1шт.

9

00407121

HYD CONNECTOR

NIPPLE

1шт.

10

87240531

HYDRAULIC VALVE

BALL

1шт.

11

386448A1

ADAPTER

ADAPTOR

1шт.

12

403859A1

HOSE

1шт.

13

HYD. pump refer page B02.03

1шт.

14

HYD. valve refer page B03.01

1шт.
