(60.390.AA[01]) - TOP ROLLERS (A, C1, C2 AND D)

Запчасти Case IH A8800 (60.390.AA[01]) - TOP ROLLERS (A, C1, C2 AND D) (60) - PRODUCT FEEDING

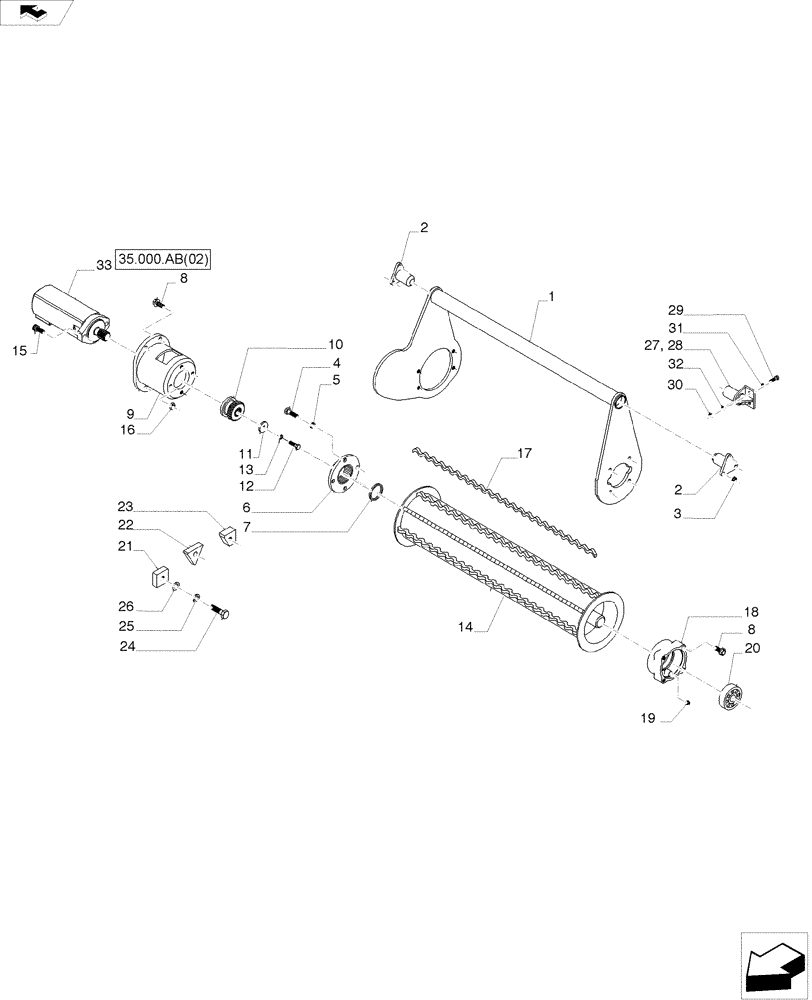

Схема запчастей Case IH A8800 - (60.390.AA[01]) - TOP ROLLERS (A, C1, C2 AND D) (60) - PRODUCT FEEDING
1
5
2
22
8
9
27
25
11
4
33
2
7
31
12
15
29
13
14
24
28
17
32
3
20
19
35.000.ab(02)
home
18
16
21
6
8
30
23
10
26
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87463348

ARM

Assy

1шт.

1

87240288

CRADLE

C1

1шт.

1

87240292

CRADLE

C2

1шт.

1

87240293

CRADLE

D

2шт.

2

86698700

PIN,38.1mm OD x 75mm L

10шт.

3

825-51410

FLANGE NUT,M10, Flg Ser

30шт.

4

FA112025

BOLT

20шт.

5

WB120000

WASHER

20шт.

6

86700800

ADAPTER

5шт.

7

86701900

SPACER,52mm ID x 63mm OD x 5mm L

If necessary

1шт.

8

409-7820

BOLT,Hex Flg, 1/2" - 13 x 1 1/4", Spcl

40шт.

9

87217094

HOUSING

5шт.

10

86701200

GEAR

5шт.

11

86778400

WASHER,10.5mm ID x 38.5mm OD x 5.15mm Thk

5шт.

12

00601499

BOLT

5шт.

13

00605827

WASHER

5шт.

14

87232660

ROLLER,218.3mm OD x 845mm L

5шт.

15

00604538

SCREW

10шт.

16

00605797

NUT

10шт.

17

87118600

SLAT

32шт.

18

87213555

HOUSING, BEARING,87 mm ID x 62 mm

5шт.

19

00153751

LUBE NIPPLE

5шт.

20

00140493

BEARING

5шт.

21

385332A1

STOP

1шт.

22

86990925

STOP

1шт.

23

381075A1

STOP

1шт.

24

FA116040

BOLT

9шт.

25

WB160000

SPRING WASHER

9шт.

26

WA160000

WASHER

9шт.

27

87245596

PIN

LH

1шт.

28

87245599

PIN

RH

1шт.

29

FA112035

BOLT

4шт.

30

NC112000

NUT

4шт.

31

00135789

WASHER

4шт.

32

WA120000

WASHER

4шт.

33

REF

INSTRUCTION

Hydraulic Engine

1шт.
