(60.380.AA) - BUTTLIFT ROLLER

Запчасти Case IH A8800 (60.380.AA) - BUTTLIFT ROLLER (60) - PRODUCT FEEDING

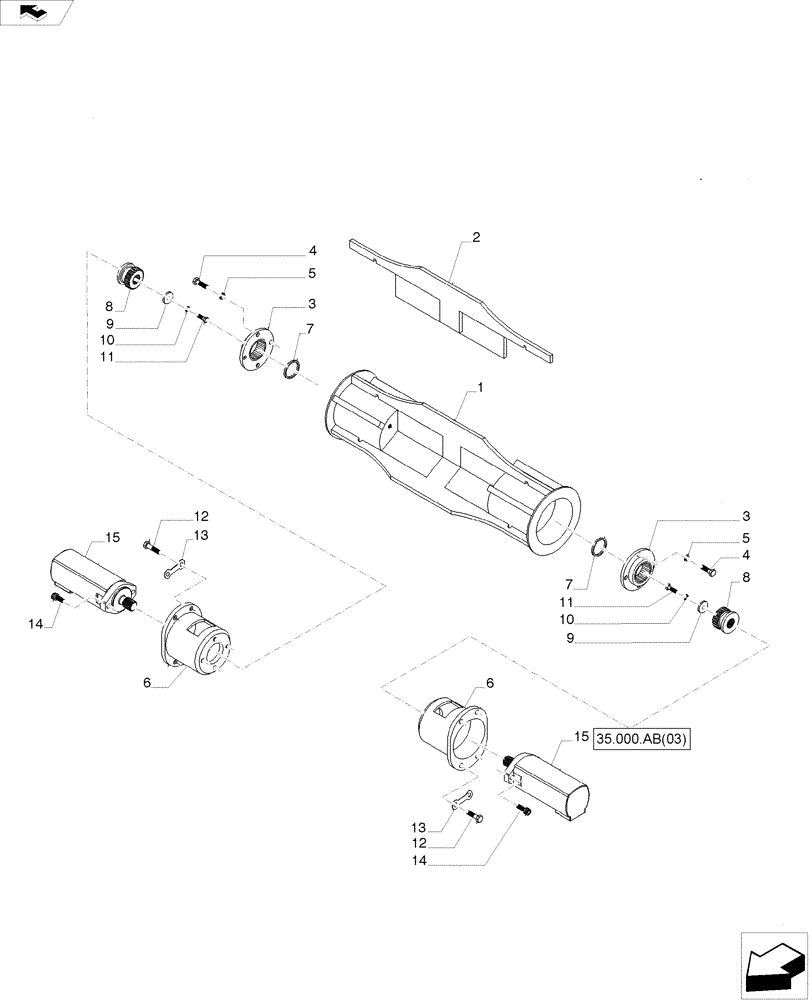

Схема запчастей Case IH A8800 - (60.380.AA) - BUTTLIFT ROLLER (60) - PRODUCT FEEDING
35.000.ab(03)
6
3
11
4
14
13
9
13
home
14
12
10
5
4
6
2
7
3
10
15
8
1
12
7
11
5
8
15
9
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87254288

FEED ROLLER

1шт.

2

87254290

SLAT

3шт.

3

86700800

ADAPTER

2шт.

4

FA112025

BOLT

8шт.

5

WB120000

WASHER

8шт.

6

87598567

HOUSING

2шт.

7

86701900

SPACER,52mm ID x 63mm OD x 5mm L

If necessary

1шт.

8

87599055

SPROCKET, BUCKET

Assy

2шт.

9

86778400

WASHER,10.5mm ID x 38.5mm OD x 5.15mm Thk

2шт.

10

00605827

WASHER

2шт.

11

00601499

BOLT

2шт.

12

FA112030

BOLT

8шт.

13

87405804

LOCK WASHER

4шт.

14

00604538

SCREW

4шт.

15

REF

INSTRUCTION

Hydraulic Engine

1шт.

16

87254297

ROLLER ASSY.

1шт.
