(35.000.AA[33]) - HYDRAULIC CYLINDER - MY2016

Запчасти Case IH A8800 (35.000.AA[33]) - HYDRAULIC CYLINDER - MY2016 Invalid section

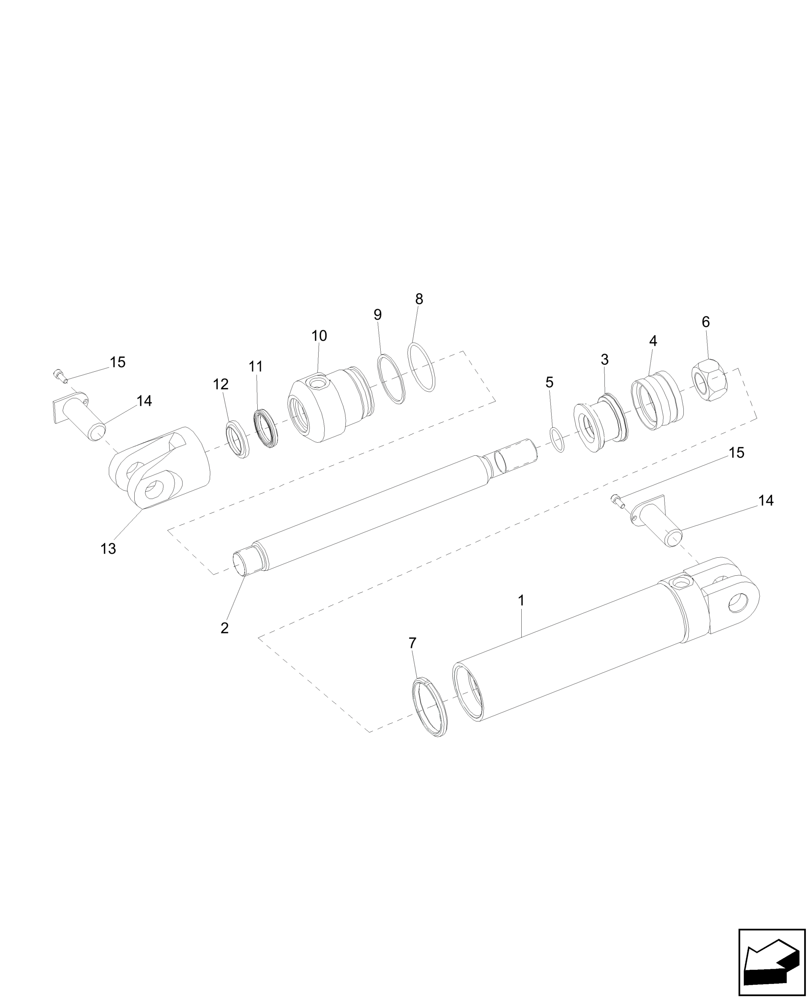

Схема запчастей Case IH A8800 - (35.000.AA[33]) - HYDRAULIC CYLINDER - MY2016 Invalid section
1
7
12
10
9
11
4
13
2
14
6
15
15
14
3
8
5
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87572117

HYDRAULIC CYLINDER

1шт.

2

47925722

ROD

1шт.

3

87572120

BRACKET

1шт.

6

425-1118

NUT,1 1/8"-12, G5

1шт.

7

87565785

LOCK NUT

1шт.

10

87572121

CYLINDER HEAD

1шт.

13

87463590

CLEVIS

1шт.

14

87565786

PIN,25.34mm OD x 70mm L

2шт.

15

FC106015

HEX SOC SCREW,M6 x 15mm, Cl 8.8

2шт.

16

47925716

HYDRAULIC CYLINDER

1шт.

17

47927816

SEAL KIT

parts (4,5,8,9,11,12,16)

1шт.
