(35.000.AA[09]) - HYDRAULIC SYSTEM (SHREDDER TOPPER)

Запчасти Case IH A8800 (35.000.AA[09]) - HYDRAULIC SYSTEM (SHREDDER TOPPER) (35) - HYDRAULIC SYSTEMS

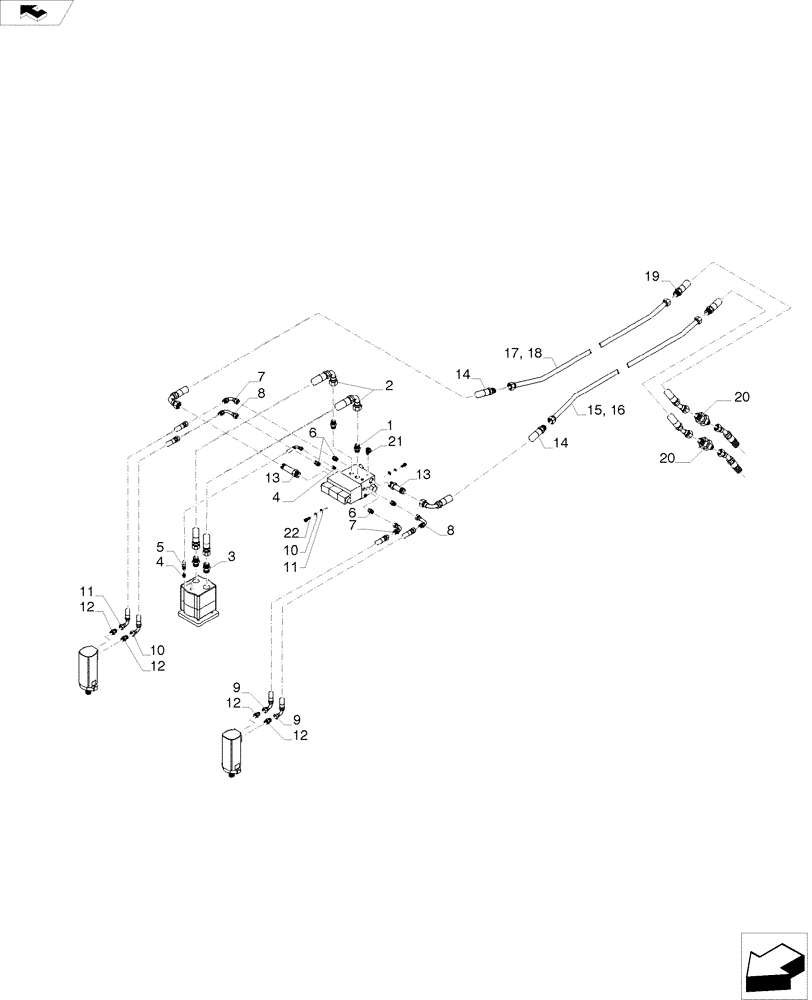

Схема запчастей Case IH A8800 - (35.000.AA[09]) - HYDRAULIC SYSTEM (SHREDDER TOPPER) (35) - HYDRAULIC SYSTEMS
20
12
15
3
4
13
5
7
14
10
8
11
12
4
8
home
2
1
12
9
13
10
11
14
21
22
16
18
19
6
7
20
12
6
17
9
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

00400232

HYD CONNECTOR

2шт.

2

82703800

HOSE ASSY.

2шт.

3

00400234

HYD CONNECTOR

2шт.

4

00400223

HYD CONNECTOR

2шт.

5

86313828

HOSE ASSY.

1шт.

6

00400226

HYD CONNECTOR

4шт.

7

00407516

HYD CONNECTOR

2шт.

8

86333900

90 ELBOW

2шт.

9

0087225804

SLEEVE

4шт.

10

WB100000

WASHER

3шт.

11

WA100000

WASHER

3шт.

12

00400228

HYD CONNECTOR

4шт.

13

00409816

ADAPTER

2шт.

14

87254005

HOSE ASSY.

2шт.

15

87254264

TUBE,21.40 mm ID x 25.40 mm OD

1шт.

16

87254293

TUBE,25.40 mm OD

1шт.

17

87254265

TUBE,25.40 mm DIA

1шт.

18

87254294

TUBE,25.40 mm OD

1шт.

19

87256259

HOSE ASSY.

2шт.

20

00400067

HYD CONNECTOR

Long

2шт.

21

00405498

SCREW ON COUPLING

1шт.

22

FC110020

SCREW,M10 x 1.5 x 20mm

3шт.
