(74.204.AA[04]) - PRIMARY EXTRACTOR HOOD HYDRAULIC SLEW

Запчасти Case IH A8800 (74.204.AA[04]) - PRIMARY EXTRACTOR HOOD HYDRAULIC SLEW (74) - CLEANING

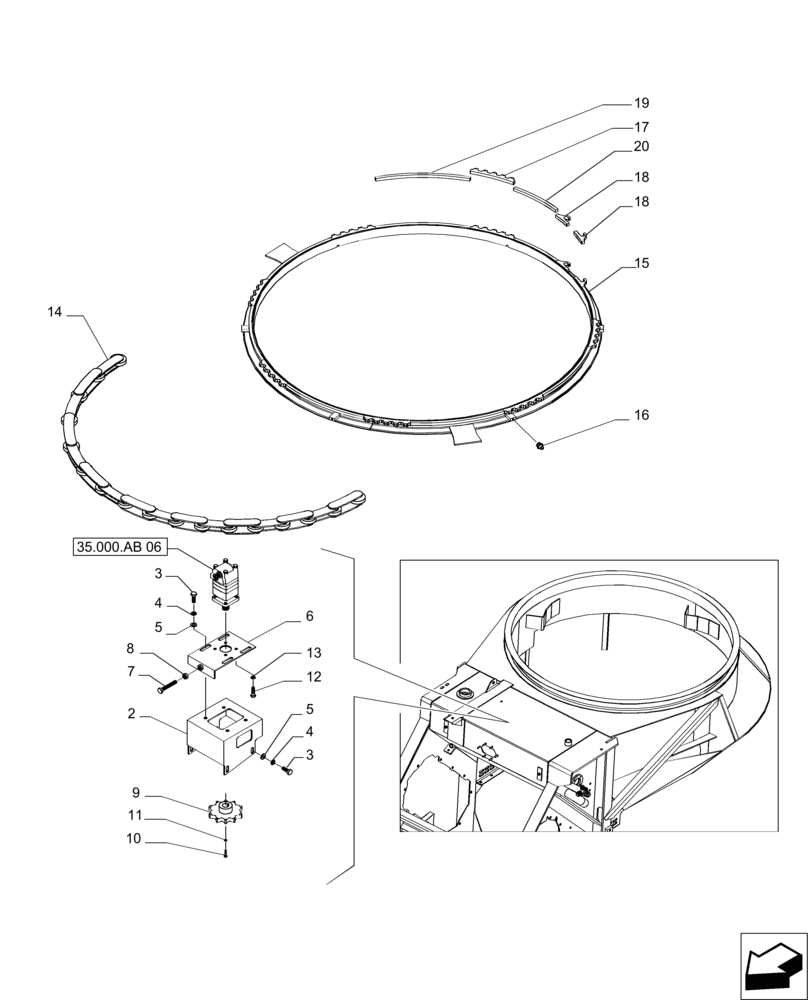

Схема запчастей Case IH A8800 - (74.204.AA[04]) - PRIMARY EXTRACTOR HOOD HYDRAULIC SLEW (74) - CLEANING
2
7
11
9
16
4
4
19
18
35.000.ab 06
13
14
3
17
12
3
8
15
5
6
20
10
5
18
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

88108744

BRACKET

1шт.

2

87368563

MOUNTING PLATE

1шт.

3

FA112025

BOLT

8шт.

4

WB120000

WASHER

8шт.

5

WA120000

WASHER

8шт.

6

87236837

ADJUSTING PLATE

1шт.

7

FB112100

SCREW,Hex, M12 x 1.75 x 100mm

1шт.

8

NA112000

NUT

1шт.

9

87150500

SPROCKET ASSY.

1шт.

10

00601497

BOLT

1шт.

11

00605825

WASHER

1шт.

12

00601495

BOLT

4шт.

13

00605827

WASHER

4шт.

14

87551968

CHAIN,117 Links x 38.1mm = 4457.7mm

1шт.

15

87243121

MOUNTING PARTS

1шт.

16

00153751

LUBE NIPPLE

6шт.

17

87243127

SPROCKET ASSY.

7шт.

18

87237529

CHAIN (AG)

2шт.

19

87243129

GUIDE

Long

6шт.

20

87243128

GUIDE

Short

2шт.
