(74.204.AA[02]) - PRIMARY EXTRACTOR HOOD

Запчасти Case IH A8800 (74.204.AA[02]) - PRIMARY EXTRACTOR HOOD (74) - CLEANING

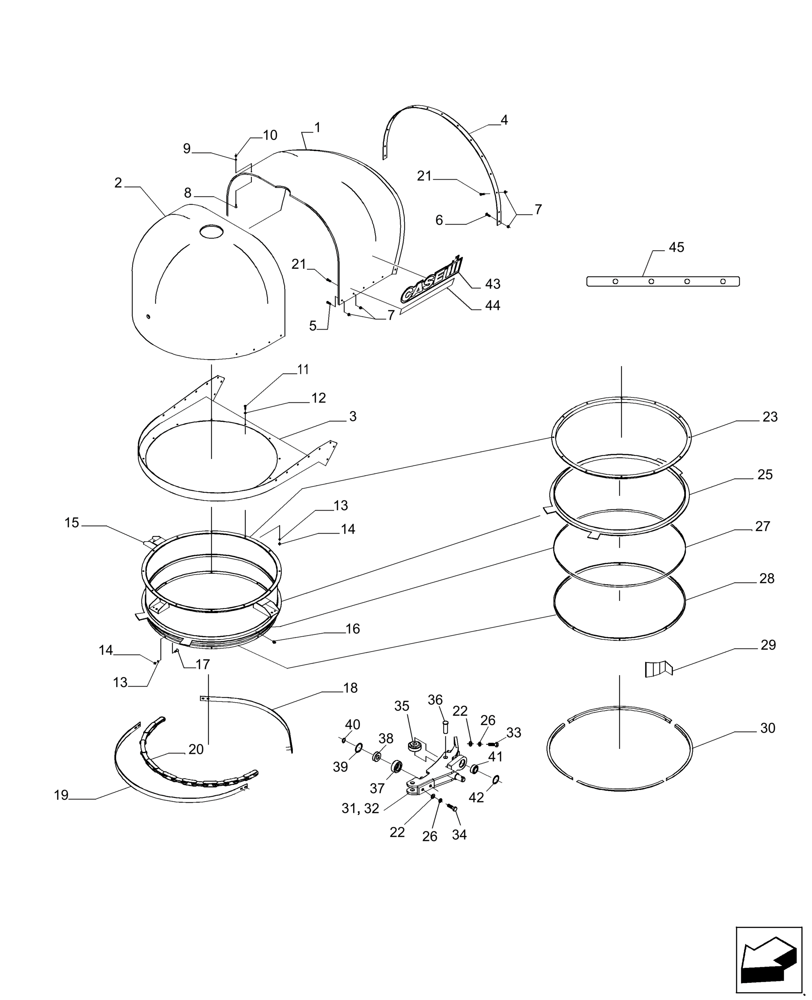

Схема запчастей Case IH A8800 - (74.204.AA[02]) - PRIMARY EXTRACTOR HOOD (74) - CLEANING
14
45
31
35
9
22
26
3
16
1
23
13
19
20
13
10
6
12
8
43
30
5
11
22
32
27
28
34
40
21
17
37
2
7
29
14
25
18
42
21
7
38
39
41
4
15
33
26
44
36
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87685350

FOLDING TOP

Outlet - To update the Folding top to MY17 order 1x 47547157 + 1x 47547159 + 1x 47636224

1шт.

1

47547159

HOOD

Outlet - Primary Extractor MY17

1шт.

2

87685349

FOLDING TOP

Front - To update the folding top to MY17 order 1x 47547157 + 1x 47547159 + 1x 47636224

1шт.

2

47547157

HOOD

Front - Primary Extractor MY17

1шт.

3

84178172

BASE

1шт.

4

84183692

BAND

1шт.

4

47636224

SHEET

MY17

1шт.

5

FG112050

BOLT

2шт.

6

FA112020

BOLT

2шт.

7

NC112000

NUT

43шт.

8

FD108040

SCREW,Flat Hd, Csk, M8 x 1.25 x 40mm

18шт.

9

00608223

WASHER

18шт.

10

NC108000

NUT

18шт.

11

FA110025

BOLT

12шт.

12

WA100000

WASHER

12шт.

13

WB100000

WASHER

20шт.

14

NA110000

NUT

20шт.

15

379823A1

BARREL

1шт.

Hydraulic spinning

1шт.

16

00153751

LUBE NIPPLE

2шт.

17

FA110020

BOLT

8шт.

18

87244536

STRAP

1шт.

19

87244537

STRAP

1шт.

20

70014527

CHAIN

1шт.

21

FG112030

BOLT

15шт.

22

WA120000

WASHER

11шт.

23

87243108

COUPLING RING

RING

1шт.

25

87243121

MOUNTING PARTS

1шт.

Hydraulic spinning

1шт.

26

WB120000

WASHER

7шт.

27

87243111

WEAR STRIP

1шт.

28

382592A1

HALF-COLLAR

RING HALF

1шт.

29

379825A1

DEFLECTOR

DEFLECTOR

4шт.

30

84371400

COUPLING RING

RING

4шт.

31

87255177

CONNECTING LINK

LH

1шт.

Hydraulic spinning

1шт.

32

87255178

CONNECTING LINK

RH

1шт.

Hydraulic spinning

1шт.

33

FA112025

BOLT

2шт.

34

FA112020

BOLT

2шт.

35

00181719

ROLLER

4шт.

36

82085300

PIN,19.18mm OD x 60.32mm L

4шт.

37

87255168

ROLLER,60mm OD x 22mm L

4шт.

38

00140217

BALL BEARING

4шт.

39

CI047000

CIRCLIP

1шт.

40

CE020000

CIRCLIP

4шт.

41

00141584

BEARING

2шт.

42

CI042000

CIRCLIP

2шт.

43

84346665

ADHESIVE

2шт.

44

47895997

DECAL

2шт.

45

48041752

DECAL

Reflective with Holes

1шт.
