Запчасти Case IH A8000 (55.302.AV[01]) - BATTERY AND CABLES (55) - ELECTRICAL SYSTEMS

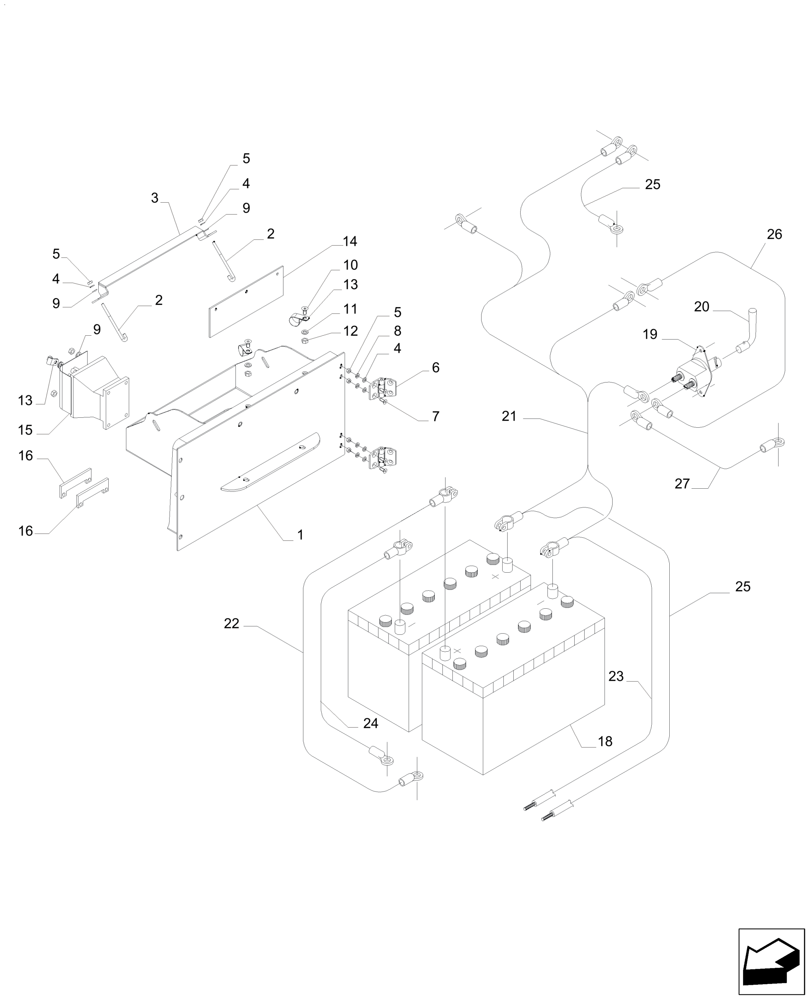

Схема запчастей Case IH A8000 - (55.302.AV[01]) - BATTERY AND CABLES (55) - ELECTRICAL SYSTEMS
12
24
9
13
18
5
20
16
21
3
26
23
5
27
4
19
7
8
4
14
6
22
16
2
25
10
13
9
9
4
5
15
2
1
25
11

Артикул

Название

Примечание

Количество

1

87756346

BOX

1шт.

2

88106909

BOLT

2шт.

3

88106906

BRACKET

1шт.

4

87391931

LOCK WASHER

6шт.

5

9706755

NUT,M6, Cl 8

6шт.

6

377362A1

HINGE

2шт.

7

14441321

HEX SOC SCREW,M6 x 16mm, Cl 8.8

8шт.

8

86517328

LOCK WASHER,6.1mm ID x 11.8mm OD x 1.7mm Thk

4шт.

9

86588450

WASHER,6.6mm ID x 12mm OD x 1.6mm Thk

6шт.

10

14441927

SCREW,FLAT, M8 x 16mm, Cl 8.8

2шт.

11

86624184

WASHER,9mm ID x 16mm OD x 1.6mm Thk

2шт.

12

9706690

NUT,M8 x 1.25, Cl 8

2шт.

13

86637978

CLAMP,9.5mm, Coat, 8.7mm Bolt Hole, P Type

3шт.

14

88109943

PLATE,86mm W x 251mm L

2шт.

15

389120

RELAY

1шт.

16

420580

FUSED LINK

80 A

2шт.

18

75327663

BATTERY,BCI 31, 12V, 1010CCA

2шт.

19

435326A1

SWITCH

1шт.

20

00137068

KEY

1шт.

21

87733457

ELECTRIC CABLE

1шт.

21

47529702

WIRE HARNESS

Use before frame number 883010, Start Serial: 882817

1шт.

21

47995960

WIRE HARNESS

Use after frame number 883010

1шт.

22

87481924

CABLE

1шт.

23

87481918

CABLE

1шт.

24

87481923

CABLE

1шт.

25

87481911

CABLE

1шт.

26

87461297

ELECTRIC CABLE

1шт.

27

87256684

CABLE ASSY.

1шт.

Выбрано товаров: 28
