(B02.02[01]) - Hydraulic Cylinder {Cropdivider Arms Std&45°}

Запчасти Case IH A7700 (B02.02[01]) - Hydraulic Cylinder {Cropdivider Arms Std&45°} (07) - HYDRAULICS

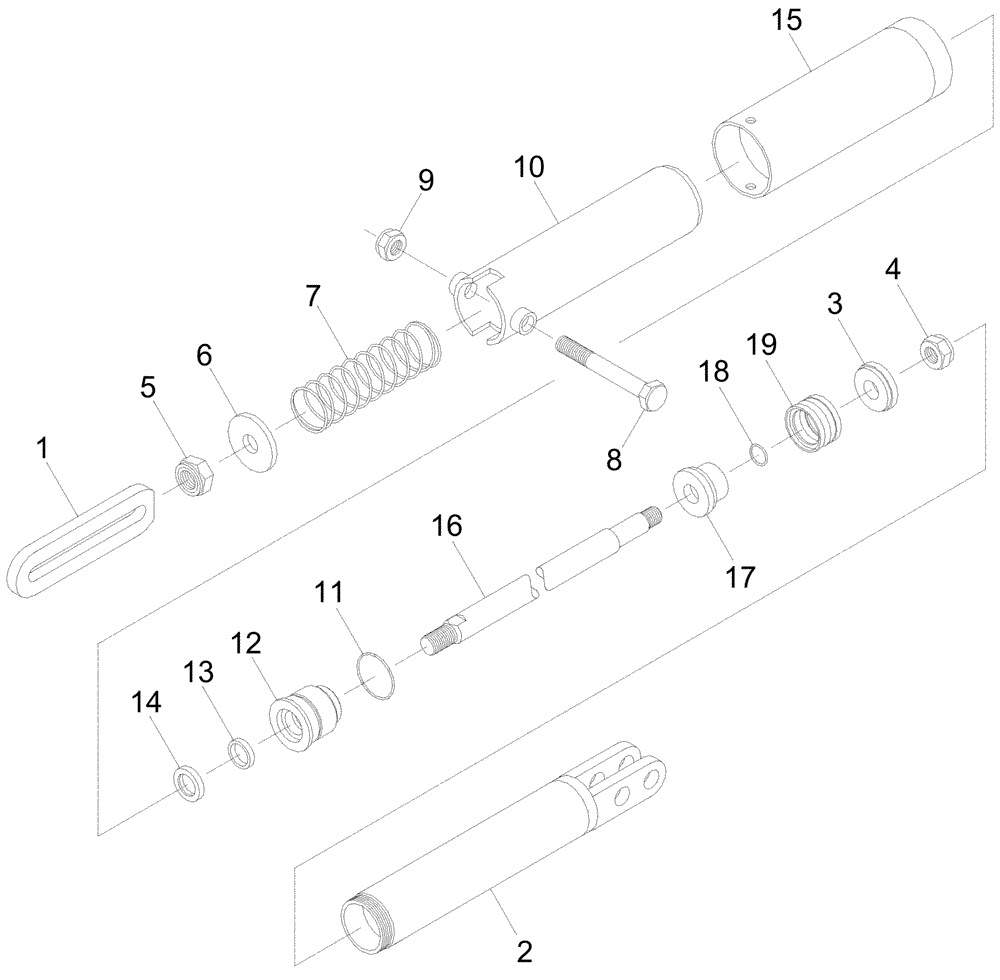

Схема запчастей Case IH A7700 - (B02.02[01]) - Hydraulic Cylinder {Cropdivider Arms Std&45°} (07) - HYDRAULICS
3
2
16
5
14
6
18
7
8
1
15
9
17
4
11
19
13
12
10
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

01

87254262

PLATE

01шт.

01

87422609

CLEVIS

45°

01шт.

02

87446631

LINER, ENGINE CYLIND,65mm Bore Dia

01шт.

03

86787900

PISTON

01шт.

04

00606612

NUT

01шт.

05

00606020

LOCK NUT

01шт.

06

87239942

WASHER,25.5mm ID x 76.2mm OD x 8mm Thk

01шт.

07

87239933

SPRING

01шт.

08

FA120150

BOLT

01шт.

09

NC120000

NUT

01шт.

10

87239934

SPRING

01шт.

11

00100106

O-RING

01шт.

12

87214803

CYLINDER HEAD

01шт.

13

00100758

OIL SEAL

01шт.

14

00100675

SEAL

01шт.

15

87239938

GLAND

Welded Assy

01шт.

16

87240097

SHAFT

01шт.

17

86787800

PISTON

01шт.

18

00100019

O-RING

01шт.

19

00100716

OIL SEAL

01шт.

20

00948959

SEAL KIT

01шт.

21

87446630

CYLINDER

Assy

02шт.

21

87461900

HYDRAULIC CYLINDER,Double Acting, 31.75mm Rod

45°, Assy

02шт.
