Запчасти Case IH A7700 (B08.01[01]) - Hydraulic Circuit {PKD/Finned/1st & 2nd Floating Rollers} (07) - HYDRAULICS

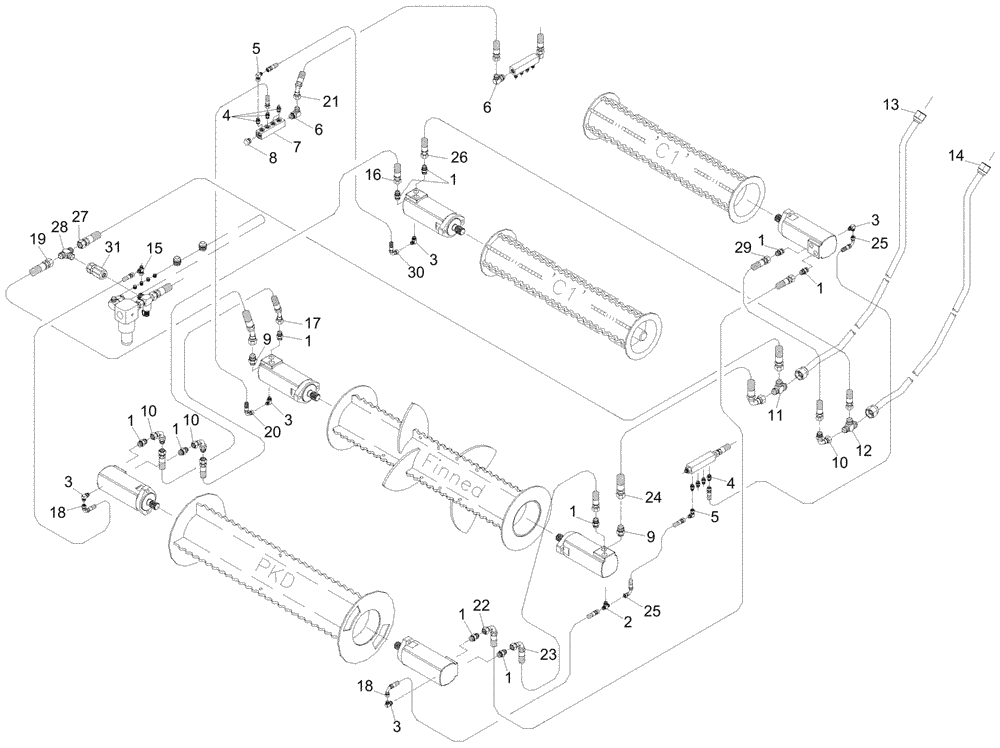

Схема запчастей Case IH A7700 - (B08.01[01]) - Hydraulic Circuit {PKD/Finned/1st & 2nd Floating Rollers} (07) - HYDRAULICS
1
18
11
25
1
22
9
4
1
9
21
5
1
18
14
29
10
10
26
12
13
6
17
3
1
3
24
3
16
7
2
1
8
3
23
3
15
25
30
27
5
6
10
19
31
4
20
1
28
1
1

Артикул

Название

Примечание

Количество

01

00400228

HYD CONNECTOR

08шт.

02

00403925

TEE

01шт.

03

00405242

HYD CONNECTOR

04шт.

04

00400223

HYD CONNECTOR

04шт.

05

00402879

HYD CONNECTOR

02шт.

06

00407832

HYD CONNECTOR

02шт.

07

00409953

RETURN PIPE

01шт.

08

00400106

HYD CONNECTOR

01шт.

09

00400229

HYD CONNECTOR

02шт.

10

00407516

HYD CONNECTOR

03шт.

11

87226946

TEE

01шт.

12

86983880

TEE

01шт.

13

442993A1

TUBE

01шт.

14

442994A1

TUBE

01шт.

15

00404677

TEE

01шт.

16

87421989

HOSE,12.7mm ID x 3300mm L, SAE 100R17

01шт.

17

86312387

HOSE ASSY.

01шт.

18

87216749

HOSE ASSY.

02шт.

19

86308610

HOSE ASSY.

01шт.

20

82702100

HOSE ASSY.

01шт.

21

87247531

HOSE ASSY.

01шт.

22

87412284

HOSE,12.7mm ID x 3180mm L, SAE 100R17

01шт.

23

82760400

HOSE ASSY.

01шт.

24

87255572

HOSE,19.05mm ID x 1950mm L, SAE 100R16

01шт.

25

86302756

HOSE ASSY.

02шт.

26

87421990

HOSE,12.7mm ID x 2920mm L, SAE 100R17

01шт.

27

86313007

HOSE ASSY.

01шт.

28

00407003

TEE

01шт.

29

86303537

HOSE ASSY.

01шт.

30

86312263

HOSE ASSY.

01шт.

31

REF

INSTRUCTION

Hydraulic Check Valve

1шт.

See page B05.16

1шт.
