(B02.11[01]) - Hydraulic Cylinder {Height Indicator 7000}

Запчасти Case IH A7000 (B02.11[01]) - Hydraulic Cylinder {Height Indicator 7000} (07) - HYDRAULICS

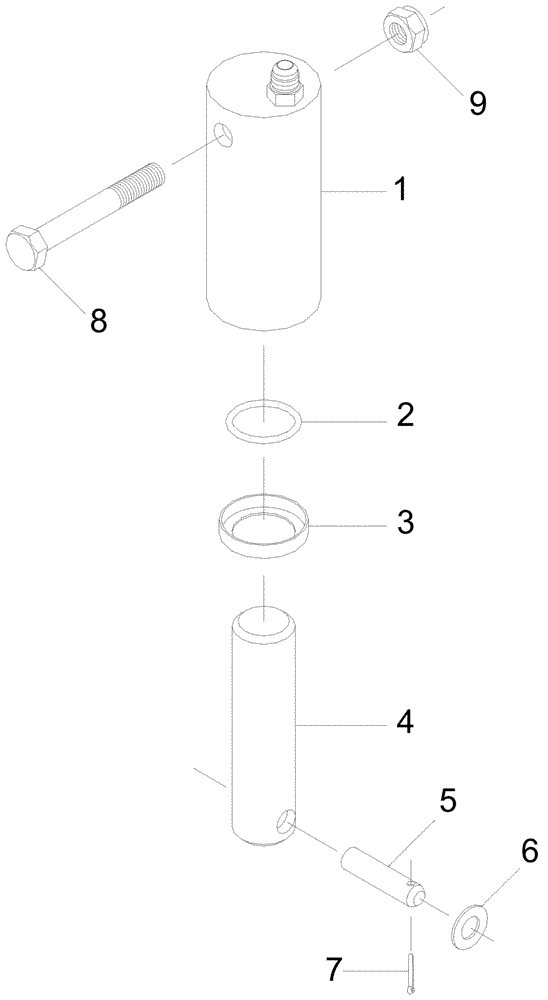

Схема запчастей Case IH A7000 - (B02.11[01]) - Hydraulic Cylinder {Height Indicator 7000} (07) - HYDRAULICS
3
5
1
7
6
9
8
4
2
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

01

87024400

CYLINDER

01шт.

02

00100023

O-RING

01шт.

03

00100675

SEAL

01шт.

04

83156102

INDICATOR,31.75mm OD x 128mm L

01шт.

05

86981600

PIN,12mm OD x 49mm L

01шт.

06

WA120000

WASHER

02шт.

07

SA025020

COTTER PIN

01шт.

08

FA112090

BOLT

01шт.

09

NC112000

NUT

01шт.

10

87214847

HYDRAULIC CYLINDER,31.75mm Rod, 80mm Stroke

Assy

02шт.

Excludes Items 5-9

1шт.
