(B02.08[01]) - Hydraulic Cylinder {Extractor Bin Flap}

Запчасти Case IH A7000 (B02.08[01]) - Hydraulic Cylinder {Extractor Bin Flap} (07) - HYDRAULICS

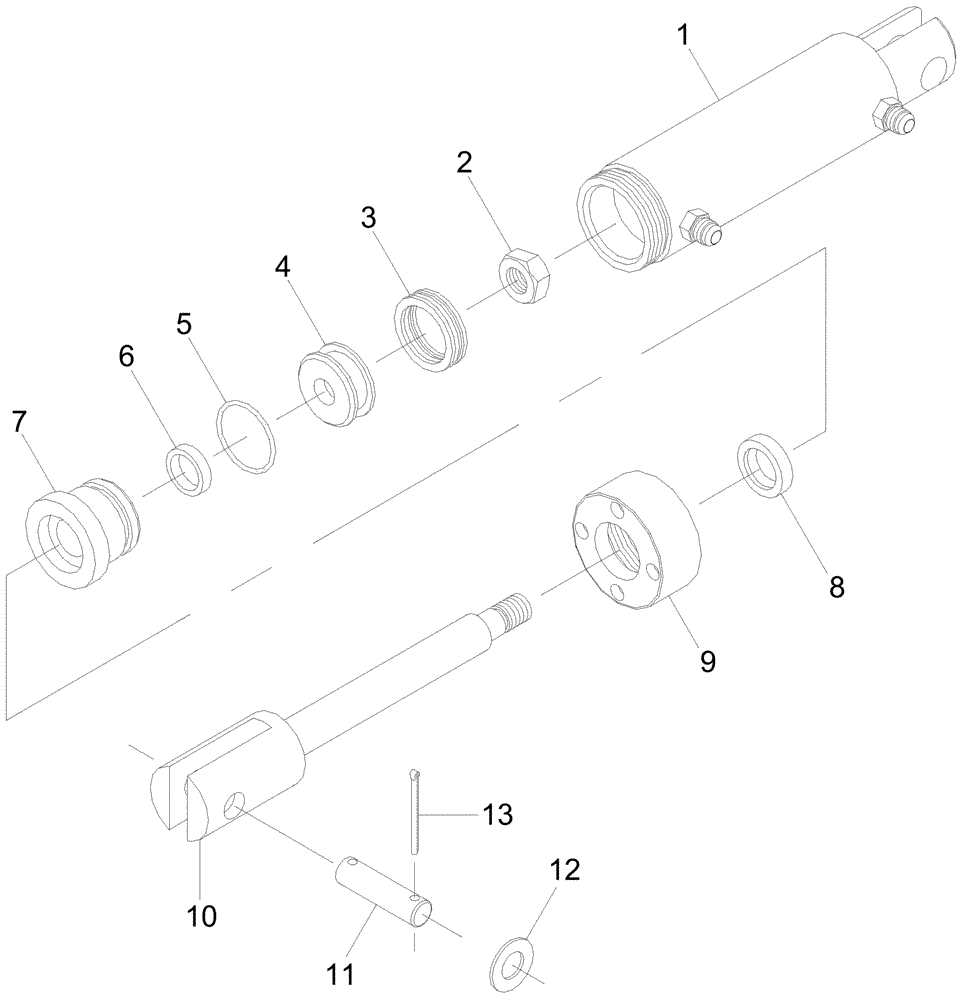

Схема запчастей Case IH A7000 - (B02.08[01]) - Hydraulic Cylinder {Extractor Bin Flap} (07) - HYDRAULICS
11
9
6
10
13
5
4
12
3
7
2
1
8
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

01

87231204

CYLINDER,44.45mm Bore Dia

01шт.

02

00605804

NUT

01шт.

03

00100728

OIL SEAL

01шт.

04

87231206

PISTON

01шт.

05

00100027

O-RING

01шт.

06

00100759

OIL SEAL

01шт.

07

87214818

CYLINDER HEAD

01шт.

08

00100552

OIL SEAL

01шт.

09

87213507

NUT

01шт.

10

87231205

SHAFT

01шт.

11

82087400

PIN,15.88mm OD x 68mm L

02шт.

12

WA160000

WASHER

04шт.

13

SA050050

COTTER PIN

04шт.

14

00948956

SEAL KIT

01шт.

15

87231203

CYLINDER,Double Acting, 22.2mm Rod, 100mm Stroke

Assy

01шт.

Excludes Items 11-13

1шт.
