(A08.04[01]) - Secondary Extractor Hood Slew

Запчасти Case IH A7000 (A08.04[01]) - Secondary Extractor Hood Slew (13) - FEEDER

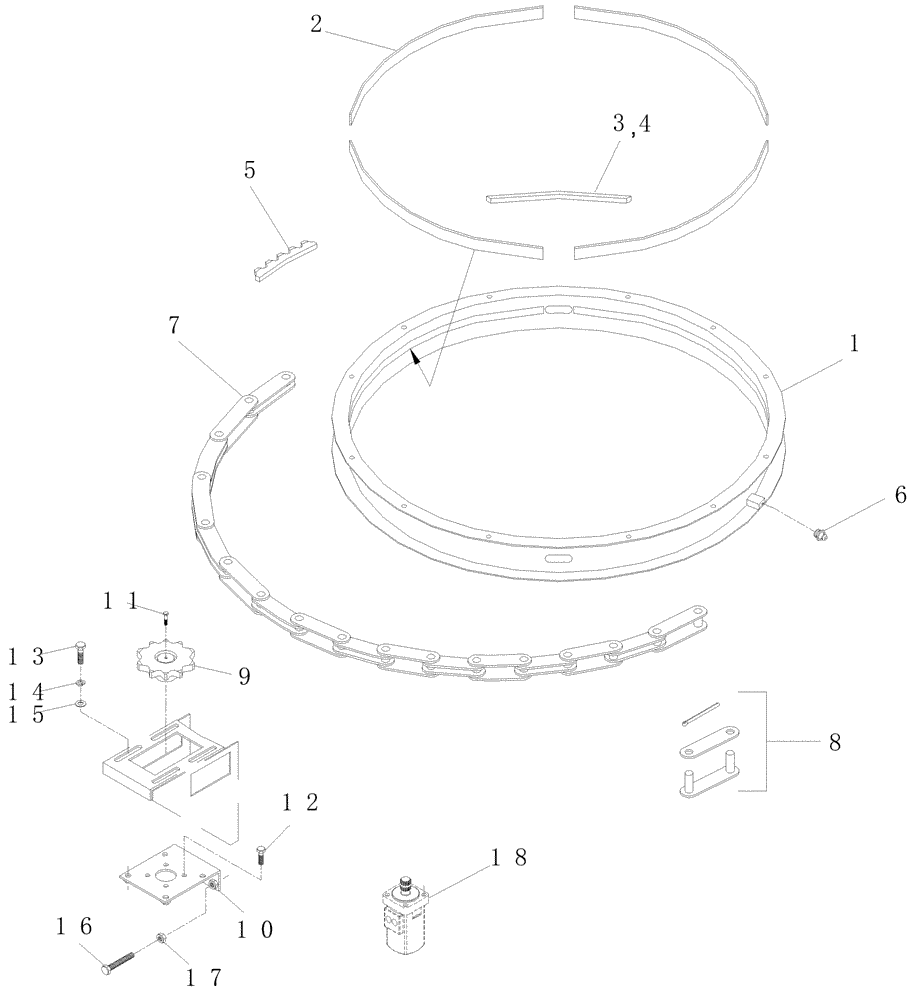

Схема запчастей Case IH A7000 - (A08.04[01]) - Secondary Extractor Hood Slew (13) - FEEDER
18
6
16
13
15
2
10
14
17
11
1
8
5
7
3
4
12
9
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

01

87150900

CHANNEL

Assy

01шт.

02

87224575

HALF-RING

04шт.

03

87151100

BAR

Short

02шт.

04

87151200

BAR

Long

02шт.

05

87151300

SPROCKET ASSY.

04шт.

06

00152827

LUBE NIPPLE

04шт.

07

87159600

CHAIN (AG)

01шт.

08

00700096

CONNECTING LINK

01шт.

09

87150500

SPROCKET ASSY.

01шт.

10

87256014

PLATE

01шт.

11

00601497

BOLT

01шт.

12

00601495

BOLT

04шт.

13

FA112030

BOLT

04шт.

14

WB120000

WASHER

04шт.

15

WA120000

WASHER

04шт.

16

FB112100

SCREW,Hex, M12 x 1.75 x 100mm

02шт.

17

NA112000

NUT

02шт.

18

REF

INSTRUCTION

Hydraulic Motor

1шт.

See page B03.06

1шт.
