(A08.02[01]) - Elevator Drive

Запчасти Case IH A7000 (A08.02[01]) - Elevator Drive (13) - FEEDER

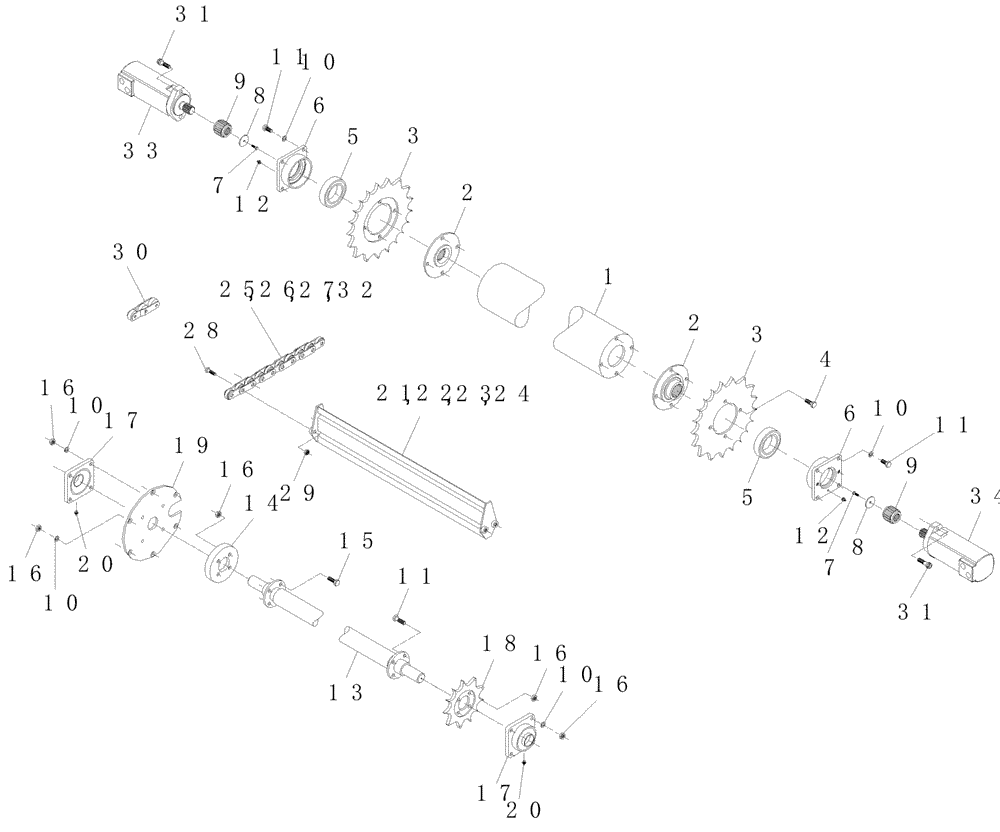

Схема запчастей Case IH A7000 - (A08.02[01]) - Elevator Drive (13) - FEEDER
11
30
17
21
16
3
2
9
23
31
24
25
10
11
1
32
20
5
22
16
11
4
34
7
16
7
19
13
27
10
12
16
26
16
10
3
10
10
6
12
17
8
2
14
28
8
31
15
18
9
5
33
6
20
29
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

01

87213267

ROLLER,150mm OD x 892mm L

01шт.

02

87241854

BOSS

02шт.

03

87241797

SPROCKET ASSY.

02шт.

04

00601506

BOLT

08шт.

05

00144060

BALL BEARING

02шт.

06

87213269

HOUSING, BEARING,68 mm ID x 120 mm OD x 35, 12 mm

02шт.

07

601499

BRACKET

SPARE PART

02шт.

08

87223441

WASHER,10.5mm ID x 32mm OD x 3mm Thk

02шт.

09

87223440

SPLINED COUPLING,14T Internal / 16T External

02шт.

10

WB120000

WASHER

22шт.

11

FA112030

BOLT

12шт.

12

00132752

LUBE NIPPLE

02шт.

13

87236369

SHAFT

01шт.

14

87233602

IDLER

01шт.

15

FA112035

BOLT

04шт.

16

NA112000

NUT

22шт.

17

140825

SPACER,13.1mm ID x 22.23mm OD x 22.35mm L

SPARE PART

02шт.

18

87233603

SPROCKET ASSY.

01шт.

19

87256409

BRACKET

01шт.

20

00153751

LUBE NIPPLE

02шт.

21

87236234

STEEL FLIGHT

1шт.

STD Elevator - 18

1шт.

Extended Elevator - 19

1шт.

Extended + 250 Elevator - 20

1шт.

22

87244916

STEEL FLIGHT

LH, Scraper

01шт.

23

87244918

STEEL FLIGHT

Central, Scraper

01шт.

24

87244920

STEEL FLIGHT

RH, Scraper

01шт.

25

70010205

CHAIN

02шт.

STD Elevator

1шт.

26

70010217RX

CHAIN

02шт.

Extended Elevator

1шт.

27

70010229

CHAIN

02шт.

Extended + 250 elevator

1шт.

28

00601606

BOLT

1шт.

29

00606013

LOCK NUT

1шт.

30

700162RX

TOP LINK

02шт.

31

00604535

SCREW

04шт.

32

70010241

CHAIN

02шт.

Extend Elev. 900

1шт.

33

REF

INSTRUCTION

Hydraulic Motor

1шт.

See page B03.03

1шт.

34

REF

INSTRUCTION

Hydraulic Motor

1шт.

See page B03.04

1шт.
