(A05.08[01]) - Bottom Roller {F}

Запчасти Case IH A7000 (A05.08[01]) - Bottom Roller {F} (13) - FEEDER

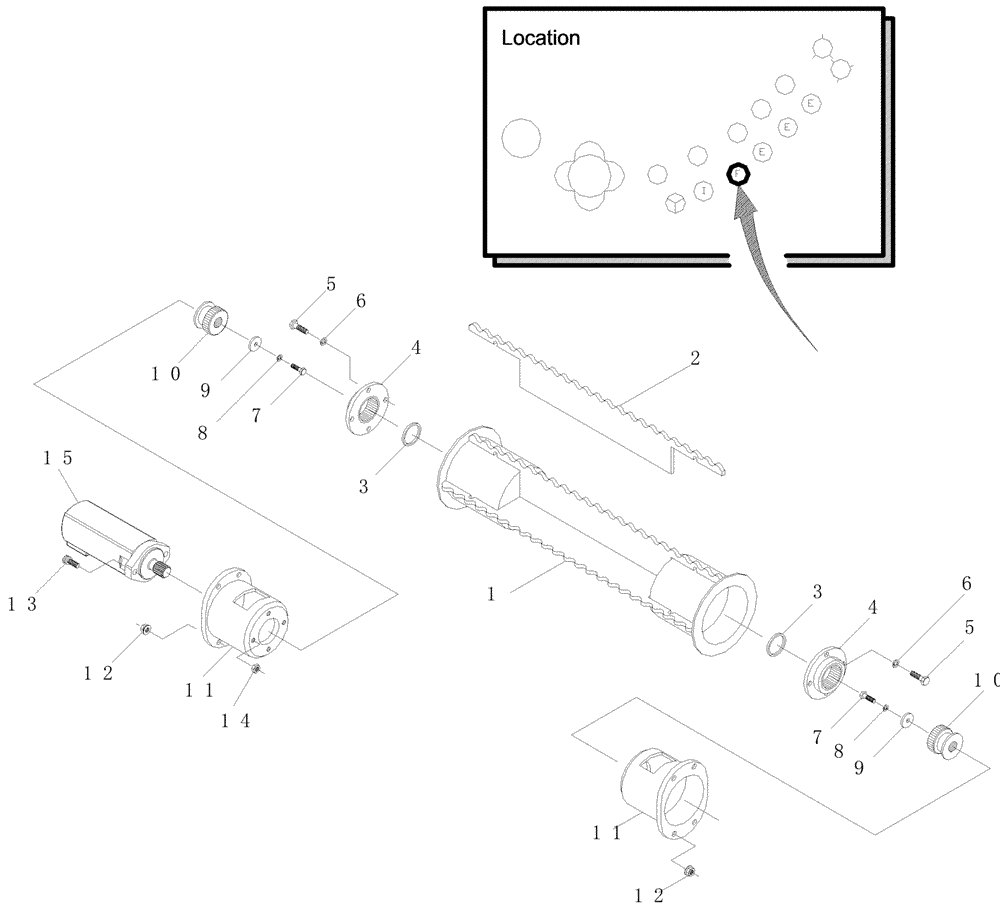

Схема запчастей Case IH A7000 - (A05.08[01]) - Bottom Roller {F} (13) - FEEDER
13
7
6
1
8
8
4
6
3
9
15
12
5
5
4
11
10
10
9
2
7
14
11
3
12
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

01

86701601

ROLLER,220mm OD x 880mm L

01шт.

02

86927900

SLAT

03шт.

03

86701900

SPACER,52mm ID x 63mm OD x 5mm L

If Required

1шт.

04

86700800

ADAPTER

02шт.

05

FA112025

BOLT

08шт.

06

WB120000

WASHER

08шт.

07

00601499

BOLT

02шт.

08

00605827

WASHER

02шт.

09

86778400

WASHER,10.5mm ID x 38.5mm OD x 5.15mm Thk

02шт.

10

86701200

GEAR

02шт.

11

87217094

HOUSING

01шт.

12

825-51412

FLANGE NUT,M12, Flg Ser

08шт.

13

00604538

SCREW

04шт.

14

00605797

NUT

04шт.

15

REF

INSTRUCTION

Hydraulic Motor

1шт.

See page B03.02

1шт.
