(A05.06[01]) - Top Rollers {A, C1, C2 and D}

Запчасти Case IH A7000 (A05.06[01]) - Top Rollers {A, C1, C2 and D} (13) - FEEDER

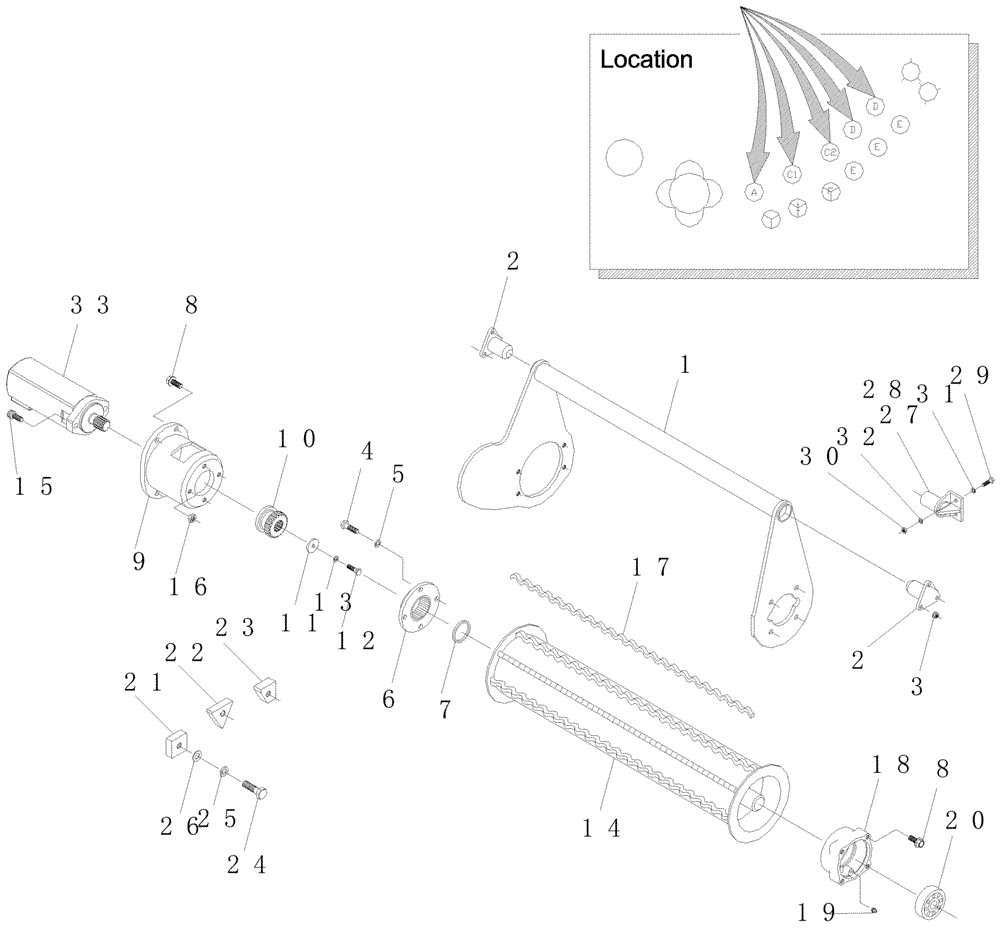

Схема запчастей Case IH A7000 - (A05.06[01]) - Top Rollers {A, C1, C2 and D} (13) - FEEDER
20
12
11
5
2
27
10
7
19
16
9
1
17
3
31
18
21
6
29
25
26
14
30
8
8
32
24
23
28
33
13
22
2
4
15
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

01

87463348

ARM

A

01шт.

01

87240288

CRADLE

C1

01шт.

01

87240292

CRADLE

C2

01шт.

01

87240293

CRADLE

D

02шт.

02

86698700

PIN,38.1mm OD x 75mm L

10шт.

03

825-51410

FLANGE NUT,M10, Flg Ser

30шт.

04

FA112025

BOLT

20шт.

05

WB120000

WASHER

20шт.

06

86700800

ADAPTER

05шт.

07

86701900

SPACER,52mm ID x 63mm OD x 5mm L

If Required

1шт.

08

409-7820

BOLT,Hex Flg, 1/2" - 13 x 1 1/4", Spcl

40шт.

09

87217094

HOUSING

05шт.

10

86701200

GEAR

05шт.

11

86778400

WASHER,10.5mm ID x 38.5mm OD x 5.15mm Thk

05шт.

12

00601499

BOLT

05шт.

13

00605827

WASHER

05шт.

14

87232660

ROLLER,218.3mm OD x 845mm L

05шт.

15

00604538

SCREW

10шт.

16

00605797

NUT

10шт.

17

87118600

SLAT

32шт.

18

87213555

HOUSING, BEARING,87 mm ID x 62 mm

05шт.

19

00153751

LUBE NIPPLE

05шт.

20

00140493

BEARING

05шт.

21

385332A1

STOP

1шт.

22

86990925

STOP

1шт.

23

381075A1

STOP

1шт.

24

FA116040

BOLT

09шт.

25

WB160000

SPRING WASHER

09шт.

26

WA160000

WASHER

09шт.

27

87245596

PIN

LH

01шт.

28

87245599

PIN

RH

01шт.

29

FA112035

BOLT

04шт.

30

NC112000

NUT

04шт.

31

00135789

WASHER

04шт.

32

WA120000

WASHER

04шт.

33

REF

INSTRUCTION

Hydraulic Motor

1шт.

See page B03.02

1шт.
