(A05.05[01]) - Buttlift Roller

Запчасти Case IH A7000 (A05.05[01]) - Buttlift Roller (13) - FEEDER

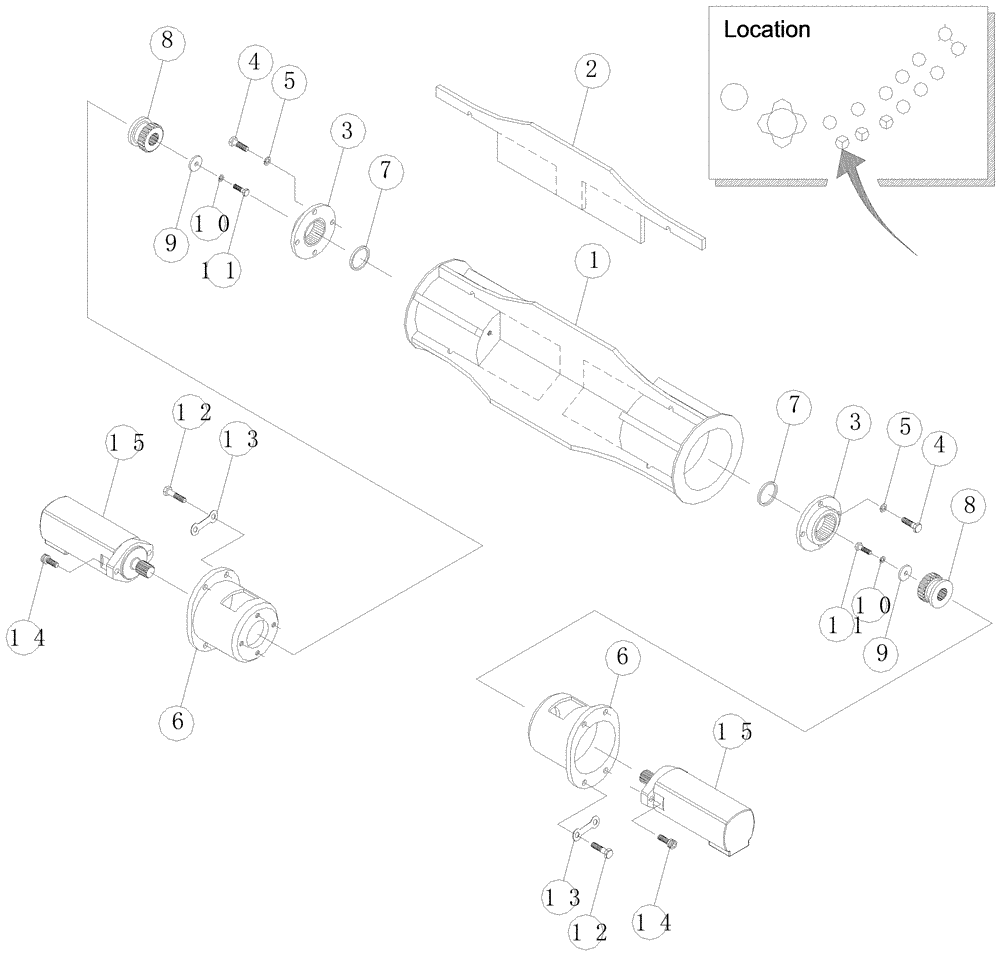

Схема запчастей Case IH A7000 - (A05.05[01]) - Buttlift Roller (13) - FEEDER
15
11
4
10
6
8
14
10
7
12
15
8
2
9
3
3
4
14
5
9
6
1
13
12
7
13
5
11
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

01

87254288

FEED ROLLER

01шт.

01

88108601

ROLLER

01шт.

02

87254290

SLAT

03шт.

03

86700800

ADAPTER

02шт.

04

FA112025

BOLT

08шт.

05

WB120000

WASHER

08шт.

06

87096600

HOUSING

02шт.

07

86701900

SPACER,52mm ID x 63mm OD x 5mm L

If Required

1шт.

08

86701200

GEAR

02шт.

9

86778400

WASHER,10.5mm ID x 38.5mm OD x 5.15mm Thk

02шт.

10

00605827

WASHER

02шт.

11

00601499

BOLT

02шт.

12

FA112030

BOLT

08шт.

13

87405804

LOCK WASHER

04шт.

14

00604538

SCREW

04шт.

15

REF

INSTRUCTION

Hydraulic Motor

1шт.

See page B03.03

1шт.

16

87254297

ROLLER ASSY.

Assy

01шт.
