(A05.04[01]) - Finned Roller

Запчасти Case IH A7000 (A05.04[01]) - Finned Roller (13) - FEEDER

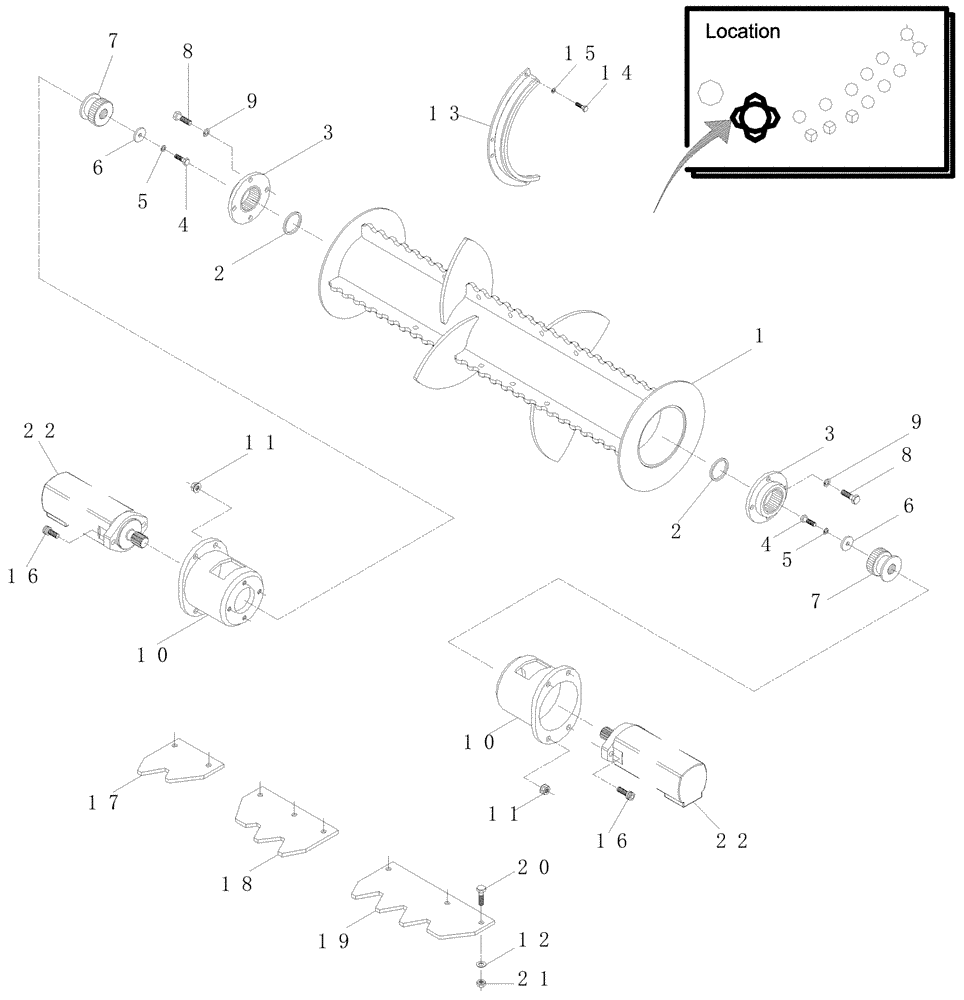

Схема запчастей Case IH A7000 - (A05.04[01]) - Finned Roller (13) - FEEDER
17
3
6
2
11
16
21
20
7
14
7
10
9
4
9
13
5
12
8
18
2
6
11
22
22
3
15
1
19
4
10
16
5
8
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

01

397894A1

ROLLER,262.3mm OD x 1058mm L

01шт.

02

86701900

SPACER,52mm ID x 63mm OD x 5mm L

If Required

1шт.

03

86700800

ADAPTER

02шт.

04

601499

BRACKET

SPARE PART

02шт.

05

605827

02шт.

06

86778400

WASHER,10.5mm ID x 38.5mm OD x 5.15mm Thk

02шт.

07

86701200

GEAR

02шт.

08

FA112025

BOLT

08шт.

09

WB120000

WASHER

08шт.

10

87096600

HOUSING

02шт.

11

825-51412

FLANGE NUT,M12, Flg Ser

08шт.

12

WA120000

WASHER

16шт.

13

86990989

BAFFLE

02шт.

14

FC108020

SCREW,M8 x 1.25 x 20mm

06шт.

15

WB080000

WASHER

06шт.

16

604538

04шт.

17

87251720

SLAT

Short

02шт.

18

87256318

SLAT

Medium

02шт.

19

87256319

SLAT

Long

02шт.

20

FA112035

BOLT

16шт.

21

NC112000

NUT

16шт.

22

REF

INSTRUCTION

Hydraulic Motor

1шт.

See page B03.03

1шт.
