(A05.01[01]) - Power Knockdown Roller {Standard}

Запчасти Case IH A7000 (A05.01[01]) - Power Knockdown Roller {Standard} (13) - FEEDER

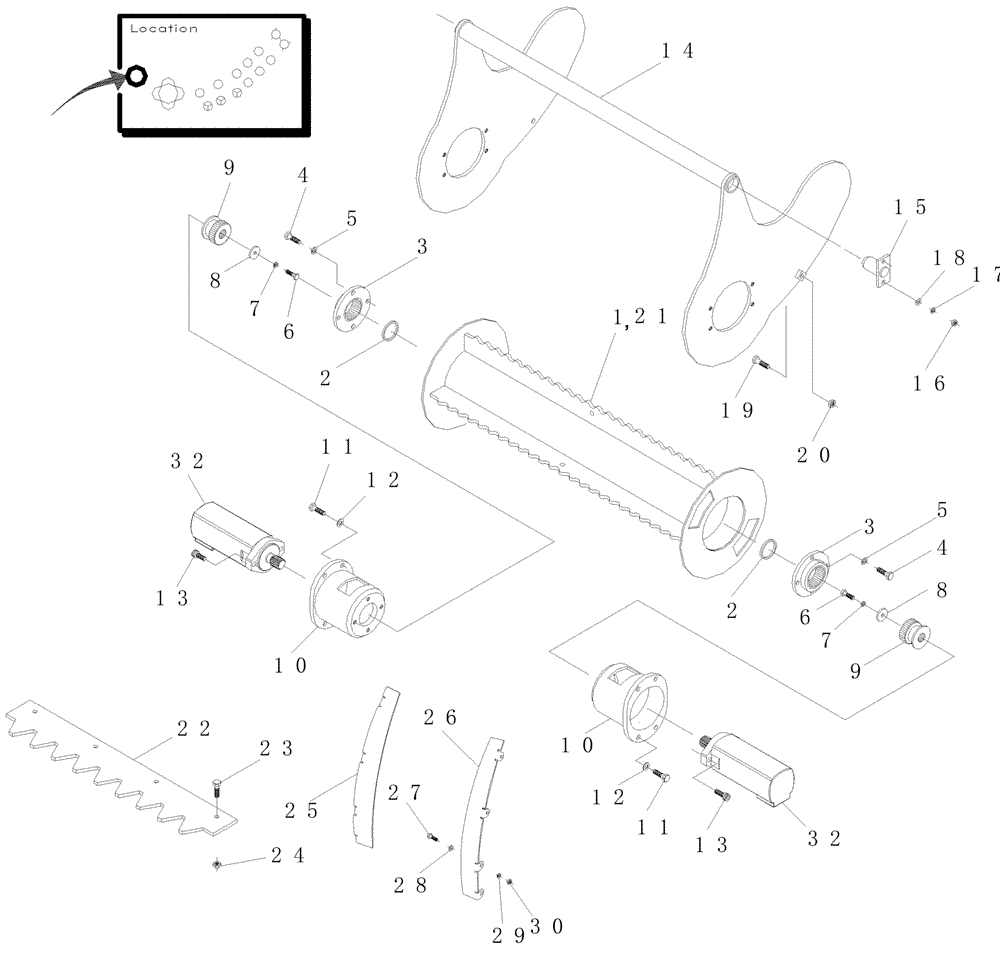

Схема запчастей Case IH A7000 - (A05.01[01]) - Power Knockdown Roller {Standard} (13) - FEEDER
26
5
12
11
7
4
7
1
17
30
13
4
10
11
32
8
14
20
2
6
19
8
9
12
6
18
15
27
23
24
21
10
2
32
5
3
9
28
29
16
13
22
25
3
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

01

379609A1

ROLLER

01шт.

02

86701900

SPACER,52mm ID x 63mm OD x 5mm L

If Required

1шт.

03

86700800

ADAPTER

02шт.

04

FA112025

BOLT

08шт.

05

WB120000

WASHER

08шт.

06

00601499

BOLT

02шт.

07

00605827

WASHER

06шт.

08

86778400

WASHER,10.5mm ID x 38.5mm OD x 5.15mm Thk

02шт.

09

86701200

GEAR

02шт.

10

87217094

HOUSING

02шт.

11

00601501

BOLT

08шт.

12

00605829

WASHER

08шт.

13

00604538

SCREW

04шт.

14

379617A1

CRADLE

01шт.

15

86965900

PIN,38.1mm OD x 75mm L

02шт.

16

NA110000

NUT

04шт.

17

WB100000

WASHER

04шт.

18

WA100000

WASHER

04шт.

19

FA112050

BOLT

02шт.

20

NA112000

NUT

02шт.

21

450954A1

ROLLER

Optional

01шт.

22

87242294

SLAT

Optional

04шт.

23

FA112040

BOLT

16шт.

24

NC112000

NUT

16шт.

25

363733A1

COVER ASSY

RH, Optional

01шт.

26

363739A1

COVER ASSY

LH, Optional

01шт.

27

FA108020

BOLT

08шт.

28

WA080000

WASHER

08шт.

29

WB080000

WASHER

08шт.

30

NA108000

NUT

08шт.

31

87253635

FEED ROLLER

Assy, STD

01шт.

31

451044A1

ROLLER

Assy, Optional

01шт.

32

REF

INSTRUCTION

Hydraulic Motor

1шт.

See page B03.03

1шт.
