(A03.06[01]) - Sidetrim Knives (Adjustable)

Запчасти Case IH A7000 (A03.06[01]) - Sidetrim Knives (Adjustable) (13) - FEEDER

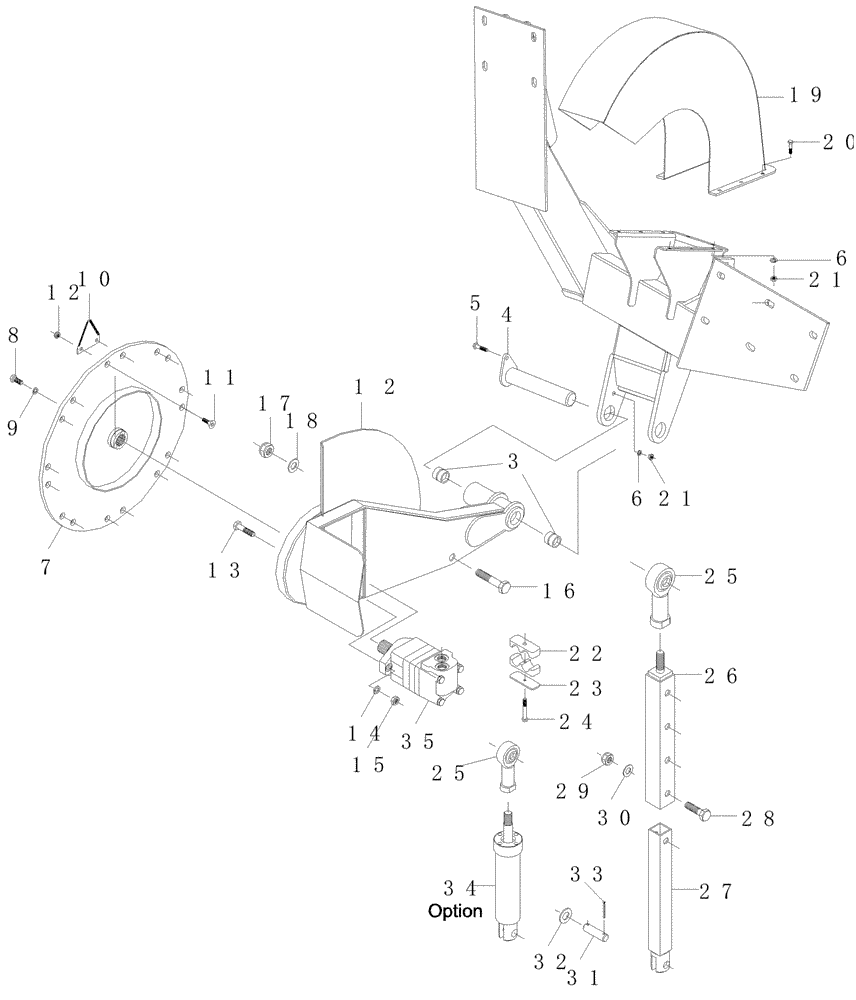

Схема запчастей Case IH A7000 - (A03.06[01]) - Sidetrim Knives (Adjustable) (13) - FEEDER
21
11
17
22
6
32
7
15
28
33
13
31
24
34
21
4
18
3
20
1
10
29
6
14
27
8
25
35
9
2
5
23
30
25
16
12
19
26
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

01

376468A1

SUPPORTING ARM

LH

01шт.

02

376467A1

SUPPORTING ARM

RH

01шт.

03

87255100

BUSHING,38.2mm ID x 44.5mm OD x 38mm L

04шт.

04

376569A1

PIN,38.1mm OD x 198mm L

02шт.

05

FA108030

BOLT

02шт.

06

WB080000

WASHER

18шт.

07

87217492

HUB

02шт.

08

00601499

BOLT

02шт.

09

00605827

WASHER

02шт.

10

87255696

KNIFE

16шт.

11

00605373

SCREW

32шт.

12

00605998

LOCK NUT

32шт.

13

FC112045

HEX SOC SCREW,M12 x 1.75 x 45mm

04шт.

14

WB120000

WASHER

04шт.

15

NA112000

NUT

04шт.

16

00606695

BOLT

02шт.

17

00606004

LOCK NUT

02шт.

18

00605812

WASHER

02шт.

19

87242527

GUARD

02шт.

20

FA108020

BOLT

16шт.

21

NA108000

NUT

18шт.

22

00405072

CLAMP

02шт.

23

00405228

COVER PLATE

02шт.

24

FA108045

BOLT

02шт.

25

00141656

CLEVIS COUPLING

02шт.

26

87254863

TUBE

Upper

02шт.

27

87254867

TUBE

Lower

02шт.

28

FA116075

BOLT

02шт.

29

NC116000

NUT

02шт.

30

WA160000

WASHER

02шт.

31

87250196

PIN,20mm OD x 70mm L

02шт.

32

WA200000

WASHER

04шт.

33

SA040040

COTTER PIN

04шт.

34

REF

INSTRUCTION

Hydraulic Cylinder

1шт.

See page B02.03

1шт.

35

REF

INSTRUCTION

Hydraulic Motor

1шт.

See page B03.01

1шт.
