(A03.05[01]) - Cropdivider 45°Lift Arms {Tilt Option}

Запчасти Case IH A7000 (A03.05[01]) - Cropdivider 45°Lift Arms {Tilt Option} (13) - FEEDER

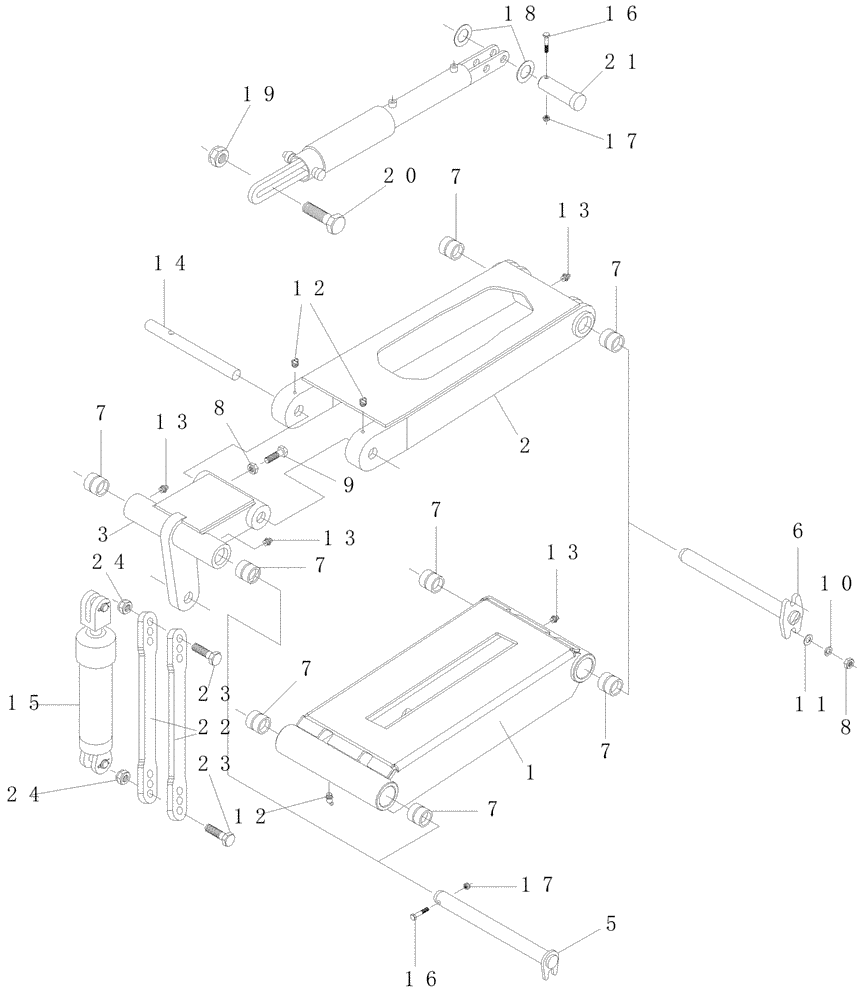

Схема запчастей Case IH A7000 - (A03.05[01]) - Cropdivider 45°Lift Arms {Tilt Option} (13) - FEEDER
13
6
16
5
13
10
1
7
24
12
23
20
11
8
14
12
2
7
7
7
21
13
7
9
22
7
17
18
24
23
7
8
7
16
3
15
13
17
19
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

01

87404864

SUPPORTING ARM

Lower

02шт.

02

87404865

SUPPORTING ARM

Upper

02шт.

03

87254793

BELLCRANK

02шт.

05

87254790

PIN,25.4mm OD x 285mm L

04шт.

06

87254796

PIN,25.4mm OD x 340mm L

04шт.

07

87255101

BUSHING,25.55mm ID x 31.75mm OD x 31.75mm L

16шт.

08

NA110000

NUT

10шт.

09

FA110030

BOLT

14шт.

10

WB100000

WASHER

20шт.

11

WA100000

WASHER

08шт.

12

00180940

LUBE NIPPLE

06шт.

13

00138722

LUBE NIPPLE

08шт.

14

87255126

PIN,25.4mm OD x 205mm L

02шт.

15

87422608

CYLINDER

Optional

02шт.

16

FA106035

BOLT

08шт.

17

NC106000

LOCK NUT

08шт.

18

00605814

WASHER

04шт.

19

00606004

LOCK NUT

02шт.

20

00606694

BOLT

02шт.

21

87230605

PIN,25.4mm OD x 92mm L

02шт.

22

87429791

ARM

04шт.

23

FA120080

BOLT

04шт.

24

NC120000

NUT

04шт.
