(A03.04[01]) - Cropdivider Lift Arms {Tilt Option}

Запчасти Case IH A7000 (A03.04[01]) - Cropdivider Lift Arms {Tilt Option} (13) - FEEDER

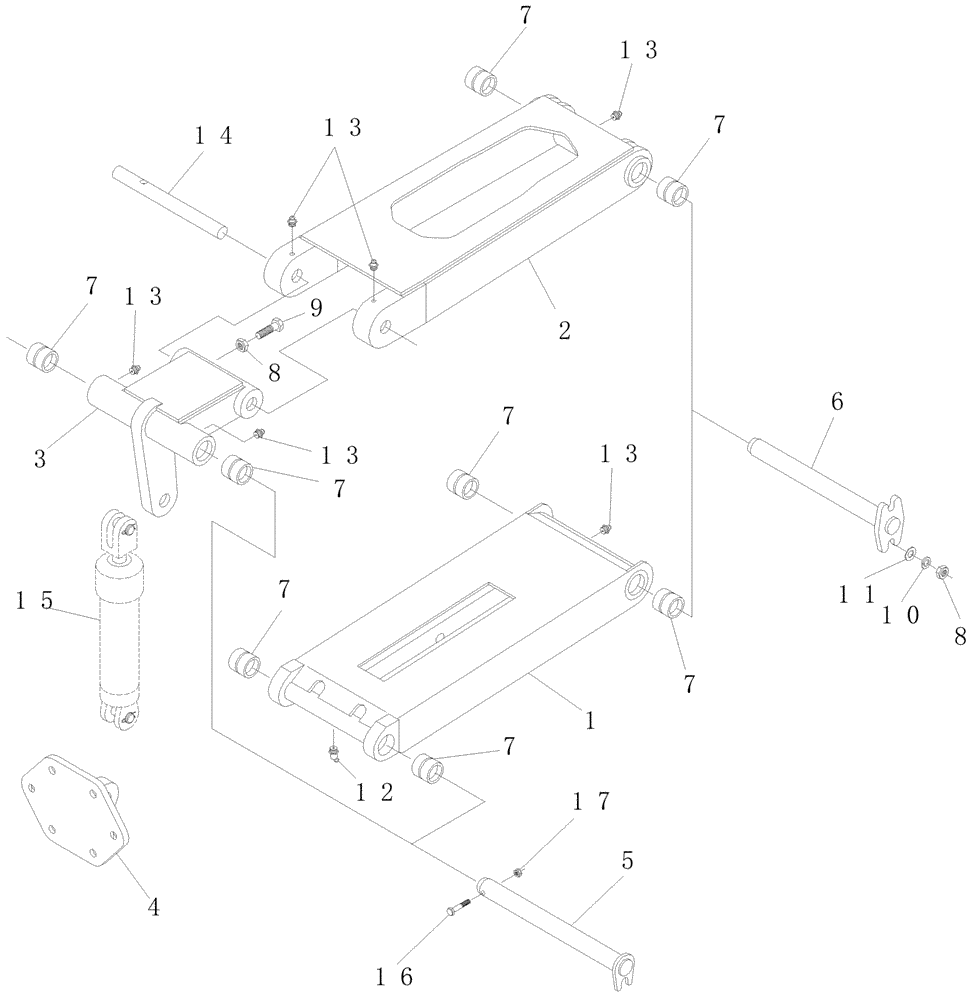

Схема запчастей Case IH A7000 - (A03.04[01]) - Cropdivider Lift Arms {Tilt Option} (13) - FEEDER
12
13
2
7
13
8
6
10
7
9
1
7
8
7
15
13
14
7
16
7
17
13
7
5
4
13
3
7
11
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

01

87254780

SUPPORTING ARM

Extremid. Upper

02шт.

02

87254776

SUPPORTING ARM

Upper

02шт.

03

87254793

BELLCRANK

02шт.

04

87417955

MOUNTING PARTS

01шт.

05

87254790

PIN,25.4mm OD x 285mm L

04шт.

06

87254796

PIN,25.4mm OD x 340mm L

04шт.

07

87255101

BUSHING,25.55mm ID x 31.75mm OD x 31.75mm L

08шт.

08

NA110000

NUT

10шт.

09

FA110030

BOLT

02шт.

10

WB100000

WASHER

08шт.

11

WA100000

WASHER

08шт.

12

00180940

LUBE NIPPLE

02шт.

13

00138722

LUBE NIPPLE

12шт.

14

87255126

PIN,25.4mm OD x 205mm L

02шт.

15

00409866

CYLINDER

02шт.

16

FA106035

BOLT

04шт.

17

NC106000

LOCK NUT

04шт.
