(A03.03[01]) - Cropdivider Lift Arms

Запчасти Case IH A7000 (A03.03[01]) - Cropdivider Lift Arms (13) - FEEDER

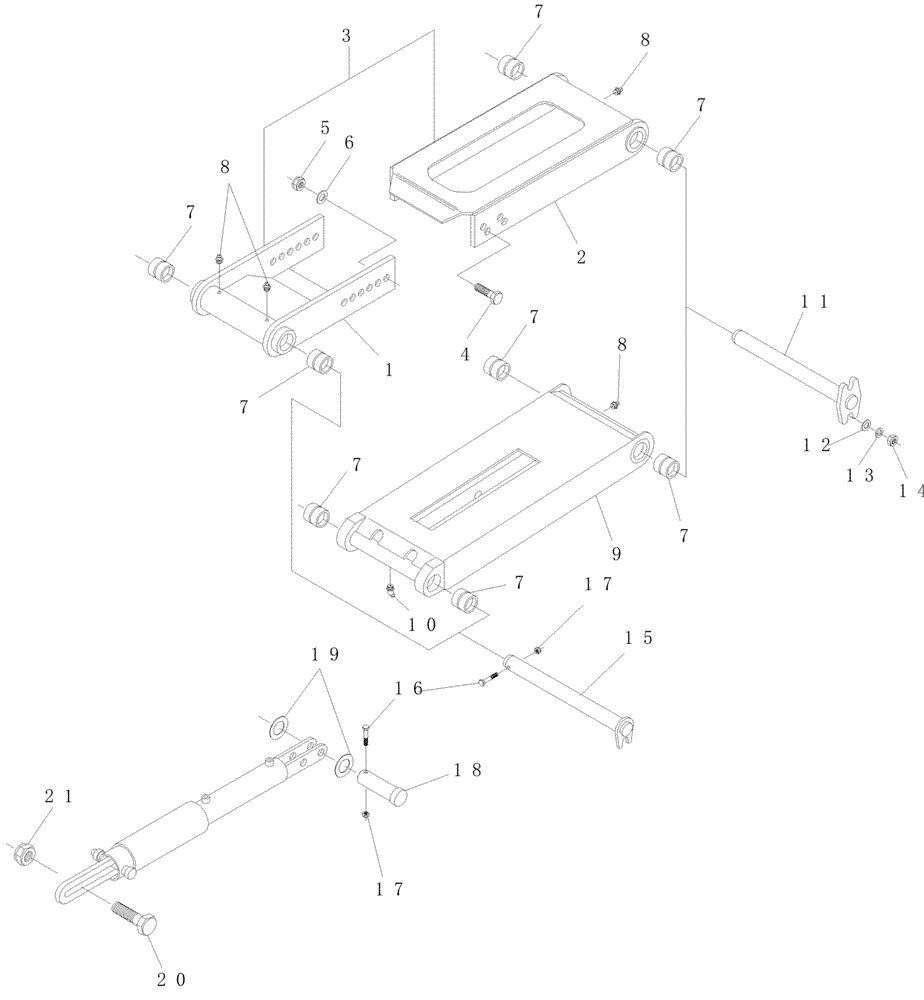

Схема запчастей Case IH A7000 - (A03.03[01]) - Cropdivider Lift Arms (13) - FEEDER
5
7
13
9
20
7
8
7
7
10
17
7
15
17
12
4
1
8
7
21
11
7
16
8
2
6
3
7
14
19
18
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

01

87254779

SUPPORTING ARM

Upper, Extremid.

02шт.

02

87237007

SUPPORTING ARM

02шт.

03

87255541

SUPPORTING ARM

Assy, Upper

02шт.

04

FA112035

BOLT

08шт.

05

NC112000

NUT

08шт.

06

WA120000

WASHER

08шт.

07

87255101

BUSHING,25.55mm ID x 31.75mm OD x 31.75mm L

08шт.

08

00138722

LUBE NIPPLE

08шт.

09

87254780

SUPPORTING ARM

Lower

02шт.

10

00180940

LUBE NIPPLE

02шт.

11

87254796

PIN,25.4mm OD x 340mm L

04шт.

12

WA100000

WASHER

08шт.

13

WB100000

WASHER

08шт.

14

NA110000

NUT

08шт.

15

87254790

PIN,25.4mm OD x 285mm L

04шт.

16

FA106035

BOLT

06шт.

17

NC106000

LOCK NUT

04шт.

18

87230605

PIN,25.4mm OD x 92mm L

02шт.

19

00605814

WASHER

04шт.

20

00606694

BOLT

02шт.

21

00606004

LOCK NUT

02шт.
