(A02.02[01]) - Standard Topper and Gathering Drums

Запчасти Case IH A7000 (A02.02[01]) - Standard Topper and Gathering Drums (13) - FEEDER

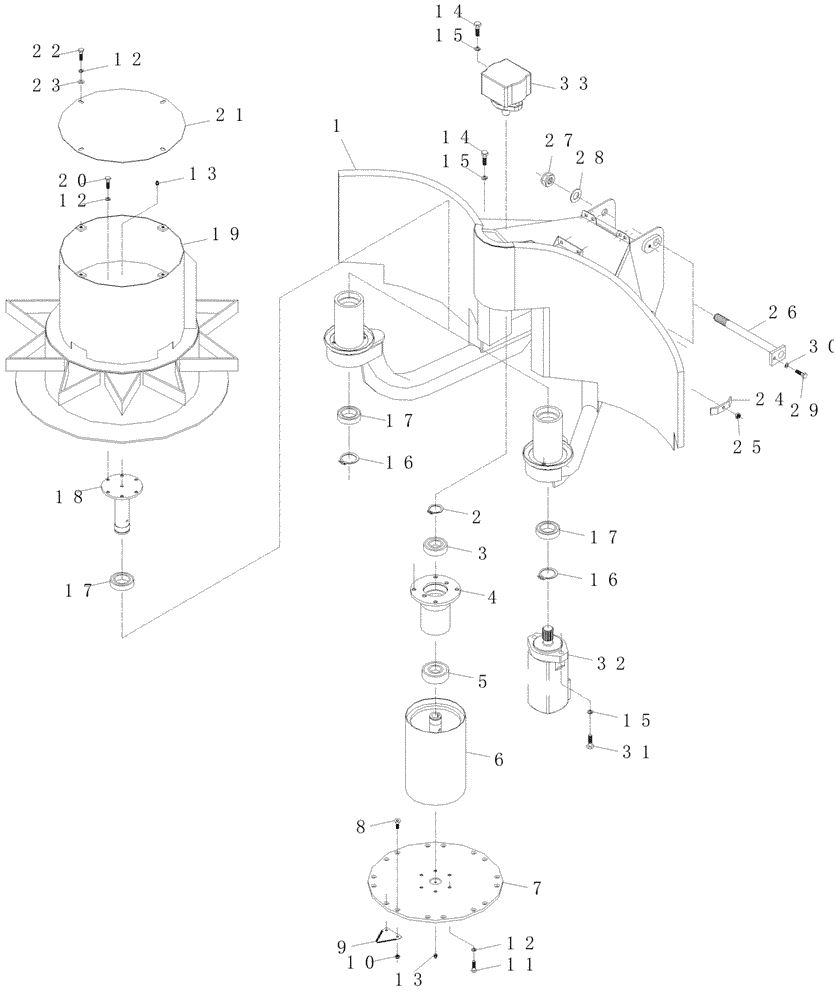

Схема запчастей Case IH A7000 - (A02.02[01]) - Standard Topper and Gathering Drums (13) - FEEDER
22
7
13
28
16
25
5
17
14
33
15
30
26
32
14
24
27
29
6
8
31
12
18
2
19
10
4
16
20
17
15
12
23
15
17
3
21
13
1
11
9
12
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

01

54000444

FRAME ASSY

01шт.

02

CE040000

CIRCLIP

01шт.

03

00144080

BALL BEARING

01шт.

04

87229324

BEARING HOUSING,80 mm ID x 155 mm

01шт.

05

00144124

BALL BEARING

01шт.

06

87220349

DRUM

01шт.

07

87054700

DISC

01шт.

08

00605373

SCREW

16шт.

09

87255696

KNIFE

08шт.

10

00605998

LOCK NUT

16шт.

11

00601504

BOLT

06шт.

12

00605827

WASHER

26шт.

13

00152827

LUBE NIPPLE

03шт.

14

00601506

BOLT

06шт.

15

00605829

WASHER

10шт.

16

CE050000

CIRCLIP

02шт.

17

00144079

BALL BEARING

04шт.

18

86405400

SHAFT

02шт.

19

87220421

DRUM

02шт.

20

00601499

BOLT

12шт.

21

87234739

PLATE

02шт.

22

00601495

BOLT

08шт.

23

00608041

WASHER

08шт.

24

82029900

BRACKET

02шт.

25

00605999

LOCK NUT

02шт.

26

83048300

PIN,25.4mm OD x 313mm L

02шт.

27

00606020

LOCK NUT

02шт.

28

00605814

WASHER

02шт.

29

FA110020

BOLT

02шт.

30

WB100000

WASHER

02шт.

31

00604535

SCREW

04шт.

32

REF

INSTRUCTION

Hydraulic Motor

1шт.

See page B03.05

1шт.

33

REF

INSTRUCTION

Hydraulic Motor

1шт.

See page B03.10

1шт.
